Ruidong Commercial Air Conditioning Rooftop unità confezionate

Ruidong Commercial Air Conditioning Rooftop unità confezionate

Il numero crescente di eventi meteorologici estremi e la crescente domanda di intelligenza hanno concentrato le esigenze fondamentali degli edifici commerciali per i sistemi di condizionamento dell'aria su quattro direzioni principali: elevata efficienza e risparmio energetico, controllo intelligente, personalizzazione dello scenario e verde e a basso contenuto di carbonio. Queste esigenze sono specificamente differenziate in base a tipi di costruzione, scenari di utilizzo e ambienti. Ad esempio, è necessario ottenere un controllo preciso della temperatura e dell'umidità in base a diverse funzioni come uffici, ospedali e centri commerciali per garantire un ambiente confortevole; Allo stesso tempo, dovrebbe essere in grado di adattarsi alle fluttuazioni del carico causate dal flusso e dalle stagioni dei passeggeri e avere capacità di regolazione dinamica per far fronte a condizioni meteorologiche estreme.

Tra le unità di aria condizionata commerciale tradizionali, le unità confezionate sul tetto occupano una posizione importante a causa dei loro vantaggi unici.

Un'unità confezionata sul tetto è un'attrezzatura di aria condizionata in larga scala che integra componenti di base come compressori, condensatori, evaporatori e ventole in un solo corpo ed è direttamente installata sul tetto di un edificio. Rispetto alle unità di condizionamento dell'aria commerciale di tipo diviso, può essere combinato con bobine per ventole, manutensi d'aria e altre attrezzature, che non solo possono adattarsi alle restrizioni della struttura dell'edificio, ma anche garantire la bellezza interna. Rispetto alle unità refrigerate, la sua installazione e manutenzione sono più convenienti, il che può ridurre significativamente i costi correlati.

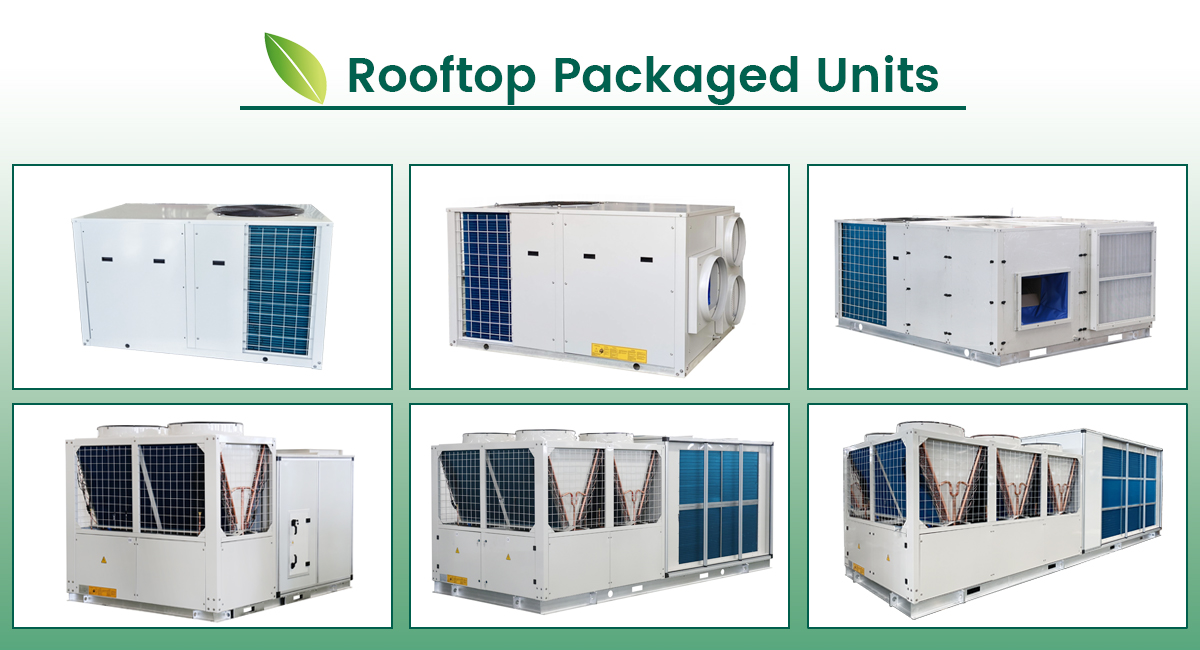

Figura 1- Ruidong Rooftop Packaged Unit Series 18KW-360KW

Componenti principali delle sul tetto dell'aria condizionata commerciale unità confezionate :

1. Compressore: il 'cuore ' del condizionatore d'aria, responsabile della compressione dei refrigeranti (come R410A, R407C, ecc.) E guidando il ciclo di refrigerazione.

2. Condensatore: scambia il calore con aria esterna e dissipa il calore del refrigerante all'esterno (in modalità di raffreddamento).

3. Evaporatore: scambia il calore con aria di ritorno interno / aria fresca per ottenere il raffreddamento dell'aria e la deumidificazione (modalità di raffreddamento) o il riscaldamento (modalità di riscaldamento, che deve essere combinato con il riscaldamento elettrico o la funzione della pompa di calore).

4. Sistema della ventola: compresi ventilatori di alimentazione e ventilatori di scarico, responsabili dell'invio dell'aria trattata nella stanza e della parte estenuante dell'aria di ritorno / aria fresca. Tra questi, i motori dei ventilatori per evaporatori sono disponibili in due tipi: motori centrifughi ed EC a frequenza variabile a trasmissione diretta.

(1) Motore centrifugo: fa flusso d'aria attraverso l'azione della forza centrifuga, con una struttura relativamente tradizionale. Può generare elevata pressione durante il trasporto dell'aria ed è adatto per occasioni che richiedono una fornitura di aria a distanza a lungo o avere una grande resistenza al sistema. La sua velocità del motore è generalmente fissa e il volume dell'aria viene modificato regolando la valvola dell'aria, ecc., Quindi il consumo di energia è relativamente elevato.

(2) EC Direct - Drive Inverter Motor: adottare la tecnologia di commutazione elettronica, può realizzare direttamente la regolazione della velocità di frequenza variabile e regolare accuratamente il volume dell'aria in base alle esigenze effettive. Rispetto ai motori centrifughi, ha un rapporto di efficienza energetica più elevata, un minor consumo di energia, un rumore operativo inferiore e una maggiore precisione di controllo. Può essere perfettamente collegato al sistema di controllo dell'unità per ottenere un funzionamento intelligente.

5. Dispositivo filtro: quelli comuni includono filtri primari, che possono filtrare grandi particelle di polvere, capelli, ecc.; Filtri di media efficienza, che possono catturare polvere fine e alcuni microrganismi; Filtri ad alta efficienza (come HEPA), che sono adatti per luoghi con elevati requisiti per la pulizia dell'aria e possono filtrare inquinanti fini come PM2.5; Alcuni sono anche dotati di filtri a carbone attivati per assorbire odori e gas dannosi e migliorare gli effetti di purificazione dell'aria.

6. Sistema di controllo: dotato di un'interfaccia RS485, che può essere collegata ad altre apparecchiature per il controllo centralizzato.

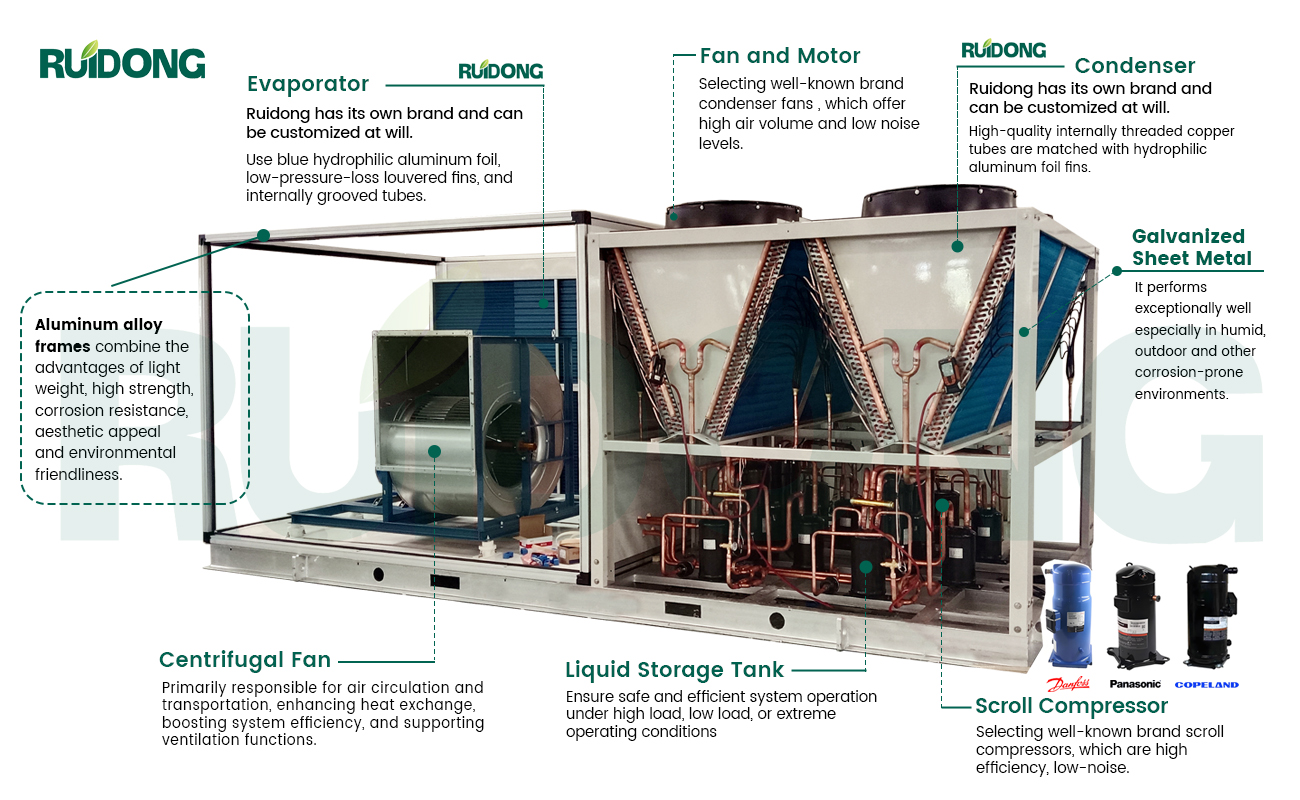

Figura 2 - Diagramma della struttura dell'unità confezionata sul tetto da 260kW sul tetto

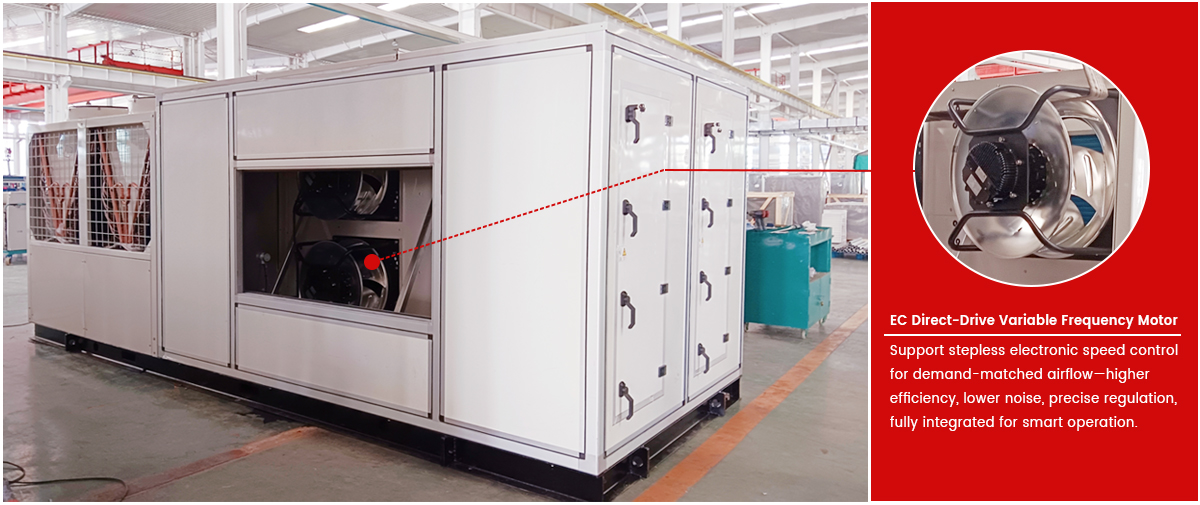

Figura 3 - Unità confezionata sul tetto da 260kW dotato di motore inverter diretto EC.

Vantaggi delle sul tetto dell'aria condizionata commerciale unità confezionate

1. Salvataggio di spazio interno: tutti i componenti sono installati sul tetto, senza occupare l'area di uso interno di centri commerciali, uffici, ecc., Che è particolarmente adatto per edifici con altezza del pavimento limitata o layout compatto.

2. Conveniente installazione e manutenzione: con un design integrato, l'installazione del sito richiede solo i dotti dell'aria e gli alimentatori e il periodo di costruzione è breve; Durante la manutenzione, non è necessario entrare nella stanza e le operazioni possono essere eseguite direttamente sul tetto, riducendo l'interferenza agli utenti.

3. Strong Adattability: una singola unità ha una vasta gamma di capacità di raffreddamento / riscaldamento, che può soddisfare le esigenze di luoghi commerciali di diverse scale; Allo stesso tempo, supporta la combinazione modulare per abbinare in modo flessibile le variazioni di carico.

4. Controllo ragionevole del consumo di energia: l'unità può essere dotata di tecnologia di conversione di frequenza, funzione di recupero del calore, ecc., Che può regolare la potenza operativa in base al carico interno per ridurre il consumo di energia; Il rapporto tra aria fresca per restituire aria può essere regolato per bilanciare il risparmio energetico e il comfort. In particolare, le unità che utilizzano i motori inverter di Direct EC comportano in modo più eccellente nel controllo del consumo di energia.

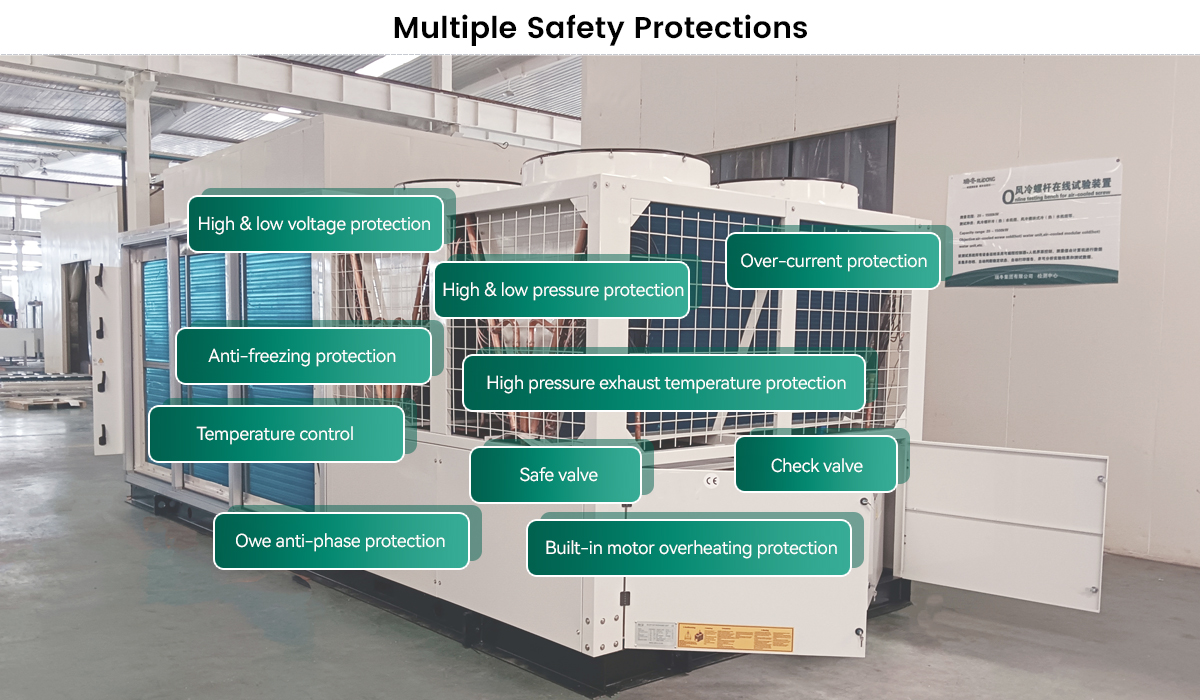

Figura 4 - Protezioni multiple per unità confezionate sul tetto

Scenari di applicazione tipici delle unità confezionate sul tetto dell'aria condizionata commerciale

1. Grandi centri commerciali / supermercati: con spazi aperti e flusso di passeggeri densi, richiedono una grande capacità di raffreddamento e un volume di aria fresca. Le unità confezionate sul tetto possono elaborare centralmente l'aria e cooperare con i condotti dell'aria per una fornitura di aria uniforme. Se la distanza di alimentazione dell'aria è lunga e la resistenza del sistema è grande, le unità con motori centrifughi sono più adatte; Se ci sono requisiti elevati per il consumo di energia e il controllo del rumore, le unità con motori di inverter di guida Direct EC sono migliori.

2. Edifici per uffici / torri di uffici: esiste una forte domanda di controllo a strati o suddivisi in zone. Più unità possono essere collegate per soddisfare i requisiti di temperatura di diversi piani senza occupare lo spazio interno dell'ufficio. Tali luoghi sono più sensibili al rumore operativo e al consumo di energia e le unità con motori inverter di guida Direct CE possono soddisfare meglio le esigenze.

3. Hotel / Posizioni di ristorazione: è necessario tenere conto del raffreddamento, del riscaldamento e della ventilazione. Alcune unità supportano il controllo dell'umidità, che può migliorare il comfort delle camere e delle sale per banchetti. L'area della camera per le ospiti ha requisiti elevati per il rumore, quindi le unità con motori inverter di guida Direct sono più applicabili; Mentre per alcune grandi sale per banchetti con grandi resistenza al sistema di alimentazione dell'aria, anche le unità con motori centrifughi sono una buona scelta.

4. Piante / magazzini industriali: alcuni seminari di produzione o magazzini hanno bisogno di un ambiente costante di temperatura e umidità (come fabbriche elettroniche, magazzini alimentari). Le unità confezionate sul tetto possono cooperare con i condotti dell'aria per ottenere un controllo preciso della temperatura. Secondo la distanza di alimentazione dell'aria e la resistenza del sistema dell'impianto, è possibile selezionare le unità con corrispondenti tipi di motori.

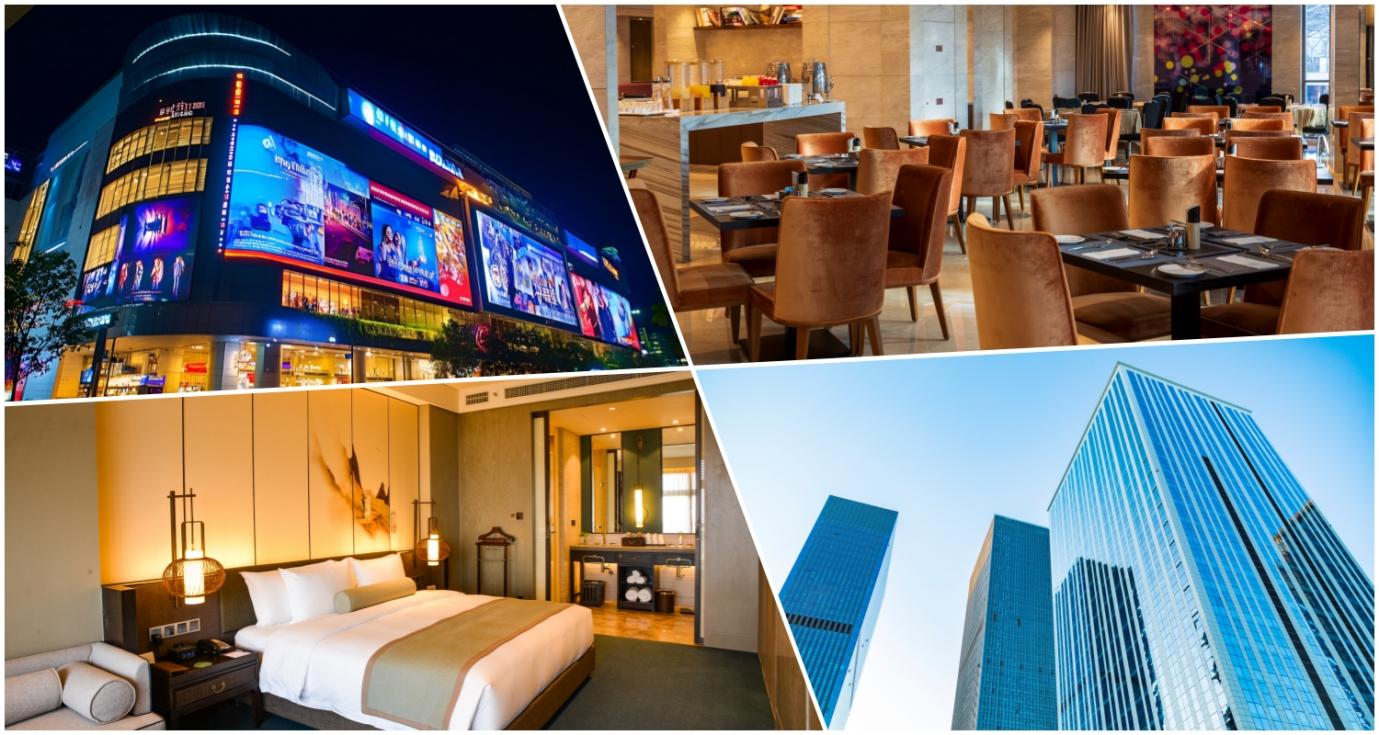

Figura 5 - Scenari di applicazione parziale

Fondato nel 2011, Ruidong Group Co., Ltd. Vanta oltre 14 anni di esperienza nelle apparecchiature centrali di condizionamento e ventilazione, specializzate in progettazione, produzione, vendite, installazione e manutenzione. Offriamo servizi personalizzati, incontrando condizioni di lavoro T3 e utilizziamo compressori e componenti elettrici di fama mondiale per garantire l'alta qualità.

Per maggiori informazioni, visitare il nostro sito Web o contattaci tramite i dettagli lì.
