Raffreddatore a vite raffreddato ad aria di fascia alta Ruidong: potenziamento dell'aggiornamento del progetto di desalinizzazione dell'acqua di mare saudita e di supporto delle acque reflue

Nel progetto di trattamento delle acque reflue di desalinizzazione dell'acqua di mare dell'Arabia Saudita, le unità refrigeratori a vite raffreddate ad aria di fascia alta del Gruppo Ruidong hanno contribuito con successo all'aggiornamento del progetto grazie al loro preciso adattamento al clima estremo locale, prestazioni superiori, garanzia di qualità completa e design completamente personalizzato.

Condizioni operative

La temperatura massima all'interno dell'officina locale raggiunge i 50 ℃ , e anche i 55 ℃ sotto il riparo all'aperto. L'area incontra spesso tempeste di sabbia e forti venti, insieme a piogge instabili e acquazzoni improvvisi. La pressione ambientale media è di soli 940 mbar e l'umidità relativa è del 30%.

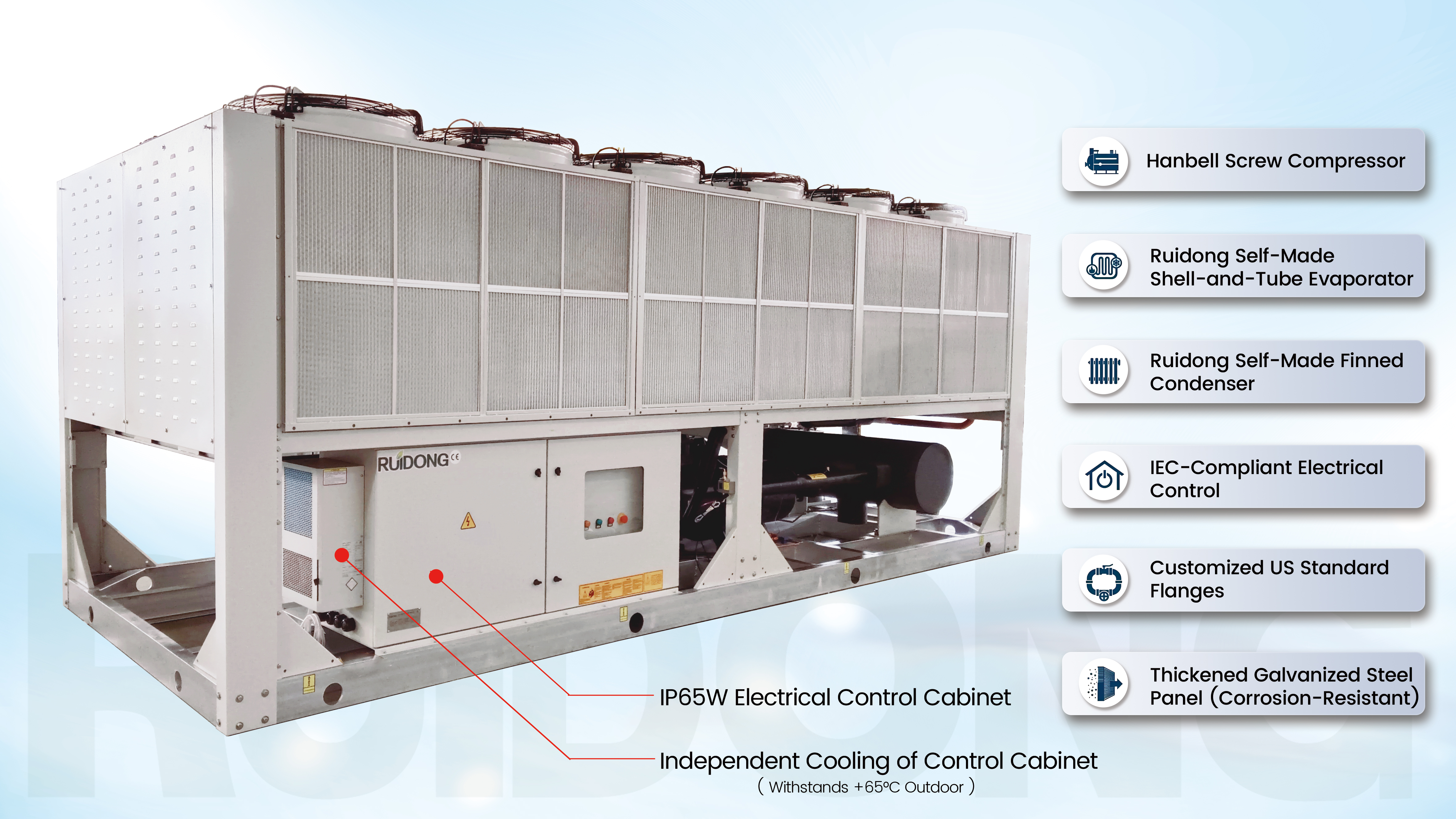

Figura 1 – Unità chiller a vite raffreddata ad aria di fascia alta

Configurazione dell'unità

• Il compressore dell'unità è del marchio Hanbell.

• Per i ventilatori a condensazione viene adottato il marchio cinese di alto livello Kemao.

• I condensatori e gli evaporatori del marchio proprietario Ruidong utilizzano tubi di rame filettati ad alta efficienza. Possono essere progettati in modo flessibile in base alle condizioni di lavoro, adattandosi accuratamente al compressore per risparmiare energia, migliorare l'efficienza e prolungare la durata.

• Il condensatore è dotato di uno schermo filtrante metallico anti-tempesta di sabbia e di uno speciale processo di spruzzatura addensato anticorrosione, che resiste efficacemente all'erosione e alla corrosione di sabbia e polvere.

• Il sistema di controllo elettrico è rigorosamente conforme agli standard IEC e tutti i componenti elettrici sono contrassegnati con IEC.

• Il quadro elettrico ha un livello di protezione IP65W, con capacità di resistenza alla pioggia esterna e alle alte temperature (+65℃), adattandosi ad ambienti esterni complessi.

• Il quadro elettrico è dotato di un dispositivo di raffreddamento, che utilizza un sistema di refrigerazione indipendente per il raffreddamento e può resistere a un ambiente esterno di +65℃, migliorando ulteriormente la precisione del controllo e l'affidabilità del sistema.

• Tutti i motori hanno capacità di avviamento continuo, coprono varie modalità operative e possono mantenere un funzionamento stabile in condizioni di pieno carico, evitando guasti causati dalle fluttuazioni del carico.

• L'acqua addolcita primaria ad osmosi inversa viene utilizzata per la circolazione dell'acqua di refrigerazione, riducendo efficacemente la formazione di calcare e la corrosione interna delle apparecchiature, prolungando ulteriormente la durata dell'unità e riducendo i costi di manutenzione successivi.

• L'unità è dotata di un sistema di controllo intelligente avanzato e ciascuna unità è dotata di un controller PLC indipendente, che consente un coordinamento efficiente del monitoraggio centralizzato e del controllo decentralizzato.

• La tensione si adatta alle esigenze dell'utente di AC480/277±10%V, 60HZ e la tensione di isolamento nominale raggiunge 690V.

• I cavi adottano le specifiche degli standard americani, rispettando rigorosamente i requisiti di colore delle fasi (le fasi A/B/C sono rispettivamente nera, marrone, grigia e il filo di terra è giallo-verde).

• Le flange standard americane sono attrezzate per soddisfare pienamente gli standard elettrici e di connessione del progetto.

• Il pannello dell'unità è costituito da un materiale composito di lamiera di acciaio zincato + acciaio al carbonio + rame, che bilancia prestazioni protettive e resistenza strutturale.

• Il rumore di un singolo dispositivo a una distanza di 1 m non supera gli 85 dB(A), rispettando lo standard sul rumore ambientale industriale.

Prestazioni dell'unità

L'intera unità può funzionare stabilmente in condizioni di alta temperatura T3, adattandosi perfettamente alle esigenze di utilizzo di aree ad alta temperatura e con scarsità d'acqua. Non fa affidamento su torri di raffreddamento, evitando così il problema della carenza d'acqua e riducendo l'interferenza delle condizioni meteorologiche avverse sul funzionamento delle apparecchiature.

Il sistema di raffreddamento raggiunge un efficiente scambio termico tramite uno scambiatore di calore a piastre. L'acqua calda a 53 ℃ può essere raffreddata fino a 40 ℃ attraverso lo scambio di calore per l'accumulo e l'uso in standby. La fonte fredda a 33 ℃ generata dal condizionatore viene riscaldata fino a 38 ℃ tramite scambio di calore e poi restituita per il raffreddamento. Questo processo ciclico realizza una fornitura di raffreddamento continua e stabile, che non solo soddisfa la domanda di fonti di acqua fredda industriale, ma sostituisce anche la funzione delle torri di raffreddamento, soddisfacendo perfettamente i requisiti di raffreddamento e risparmio energetico del progetto.

Realizzata in conformità con standard di qualità elevatissimi, la durata complessiva dell'unità non è inferiore a 25 anni, superando di gran lunga il livello industriale convenzionale e fornendo una solida base per il funzionamento stabile a lungo termine del progetto.

Figura 2 - Ruidong Group Co., Ltd.

Grazie per aver scelto il Gruppo Ruidong! In qualità di fornitore professionale di soluzioni HVAC efficienti, affidabili e a risparmio energetico, possediamo la qualifica per la produzione di recipienti a pressione speciali e offriamo servizi personalizzati su tutta la nostra linea di prodotti. Per qualsiasi domanda relativa alla selezione del prodotto, alla progettazione del sistema o all'installazione, il gruppo Ruidong è pronto a fornire supporto esclusivo, consentendoti di creare un ambiente interno confortevole, sano e sostenibile.
