Uno scambiatore di calore è un componente essenziale in molti sistemi industriali e HVAC. La sua funzione primaria è facilitare il trasferimento di calore tra due fluidi senza che si mescolino. Ciò è fondamentale nei processi che richiedono la regolazione del calore, come nei sistemi di raffreddamento.
Nei sistemi di raffreddamento dell'acqua, gli scambiatori di calore svolgono un ruolo fondamentale nel mantenere temperature operative sicure e migliorare l'efficienza di vari processi. Che si tratti di centrali elettriche, data center o impianti di produzione, comprendere il ruolo degli scambiatori di calore nei sistemi di raffreddamento dell'acqua è fondamentale per mantenere le prestazioni del sistema e ridurre al minimo i costi operativi.
Questo articolo esplorerà lo scopo degli scambiatori di calore nei sistemi di raffreddamento dell'acqua, i tipi utilizzati, i loro vantaggi e i requisiti di manutenzione. Alla fine, avrai una chiara comprensione di come gli scambiatori di calore contribuiscono all'efficacia dei sistemi di raffreddamento dell'acqua.
1. Panoramica dei sistemi ad acqua di raffreddamento
Cos'è un sistema di raffreddamento ad acqua?
Un sistema di raffreddamento dell'acqua è una rete di tubi e componenti progettati per gestire e dissipare il calore generato durante i processi industriali o dalle apparecchiature HVAC. Il sistema utilizza tipicamente l'acqua come mezzo per il trasferimento di calore. I sistemi ad acqua di raffreddamento sono utilizzati in un'ampia gamma di applicazioni, tra cui la produzione di energia, la produzione e il controllo del clima in grandi edifici.
Nella maggior parte dei processi industriali, apparecchiature come compressori, motori e reattori generano calore in eccesso. Il sistema dell'acqua di raffreddamento assorbe questo calore e lo trasferisce lontano dall'apparecchiatura per evitare il surriscaldamento, che potrebbe causare danni o inefficienza.
Componenti chiave di un sistema di acqua di raffreddamento
Un tipico sistema di raffreddamento ad acqua è costituito da diversi componenti chiave:
Componente | Descrizione |
Torre di raffreddamento | Dissipa il calore nell'atmosfera mediante raffreddamento evaporativo. |
Pumps | Far circolare l'acqua di raffreddamento attraverso il sistema. |
Scambiatore di calore | Trasferisce il calore dall'apparecchiatura all'acqua di raffreddamento. |
Rete di tubazioni | Fornisce l'acqua di raffreddamento da e verso lo scambiatore di calore e l'apparecchiatura. |
Sistema di filtraggio | Rimuove detriti e contaminanti dall'acqua di raffreddamento. |
I sistemi di raffreddamento dell'acqua sono progettati per garantire che il calore venga assorbito e rimosso in modo efficiente dall'apparecchiatura, mantenendo condizioni operative ottimali e prevenendo il surriscaldamento.
Perché i sistemi di raffreddamento dell'acqua sono importanti?
I sistemi di raffreddamento dell'acqua sono essenziali per prevenire guasti alle apparecchiature dovuti al calore eccessivo. Molti processi industriali richiedono un controllo preciso della temperatura per garantire la qualità, la sicurezza e l’efficienza operativa del prodotto. Senza un efficace sistema di raffreddamento dell'acqua, le apparecchiature potrebbero surriscaldarsi, con conseguenti costosi tempi di inattività, riduzione dell'efficienza e potenziali danni ai macchinari.
2. Il ruolo dello scambiatore di calore nei sistemi ad acqua di raffreddamento
Funzione primaria dello scambiatore di calore nei sistemi ad acqua di raffreddamento
La funzione principale di uno scambiatore di calore in un sistema ad acqua di raffreddamento è trasferire il calore dal sistema o dall'apparecchiatura all'acqua di raffreddamento. Gli scambiatori di calore facilitano questo trasferimento di calore consentendo ai due fluidi (solitamente uno caldo e uno freddo) di passare vicini senza mescolarsi. Ciò garantisce che il calore venga trasferito in modo efficace senza contaminare i fluidi.
In un sistema ad acqua di raffreddamento, gli scambiatori di calore generalmente trasferiscono il calore generato dai processi industriali, come la produzione di energia, la produzione o il condizionamento dell'aria, all'acqua di raffreddamento. L'acqua di raffreddamento trasporta quindi questo calore verso un'unità di dissipazione del calore, come una torre di raffreddamento.
Come viene trasferito il calore in uno scambiatore di calore
Gli scambiatori di calore funzionano sulla base di tre principi fondamentali del trasferimento di calore:
Conduzione : il calore viene trasferito attraverso le pareti del materiale dello scambiatore di calore (solitamente metallo) dal fluido caldo al fluido freddo.
Convezione : il trasferimento di calore avviene anche attraverso il movimento dei fluidi, poiché i fluidi più caldi tendono a salire mentre i fluidi più freddi affondano.
Radiazione : in alcuni casi, il calore può anche essere trasferito attraverso la radiazione, sebbene ciò sia meno comune nei sistemi di raffreddamento dell'acqua.
Lo scambiatore di calore garantisce che il calore venga trasferito efficacemente dal sistema industriale all'acqua di raffreddamento, mantenendo l'intervallo di temperatura desiderato sia per l'apparecchiatura che per il sistema di raffreddamento.
Regolazione della temperatura ed efficienza
L'efficienza di un sistema di raffreddamento ad acqua dipende dall'efficace funzionamento dello scambiatore di calore. Se lo scambiatore di calore non funziona correttamente, può portare a un trasferimento di calore inefficiente, facendo sì che il sistema dell’acqua di raffreddamento abbia difficoltà a mantenere le temperature necessarie. Ciò può comportare un aumento del consumo energetico, dell'usura del sistema e del rischio di surriscaldamento delle apparecchiature.
Mantenendo uno scambiatore di calore efficace, il sistema dell'acqua di raffreddamento può funzionare in modo efficiente, utilizzando meno energia e prolungando la durata sia dell'apparecchiatura che del sistema di raffreddamento stesso.
3. Tipi di scambiatori di calore utilizzati nei sistemi di raffreddamento dell'acqua
Nei sistemi di raffreddamento dell'acqua vengono utilizzati diversi tipi di scambiatori di calore, ciascuno adatto a diverse condizioni ed esigenze operative. I tipi più comuni includono:
Scambiatore di calore a fascio tubiero
Lo scambiatore di calore a fascio tubiero è costituito da una serie di tubi all'interno di un guscio cilindrico. Un fluido scorre attraverso i tubi, mentre l'altro fluido scorre attorno ai tubi all'interno del guscio. Questo design è efficace per i sistemi di raffreddamento su larga scala e può gestire pressioni e temperature elevate.
Caratteristica | Scambiatore di calore a fascio tubiero |
Configurazione del flusso | Controcorrente, flusso parallelo o flusso incrociato. |
Applicazioni | Centrali elettriche, industrie petrolchimiche, raffinerie. |
Vantaggi | Elevata efficienza di trasferimento del calore, può gestire grandi volumi di fluido. |
Svantaggi | Richiede spazio significativo e maggiore manutenzione a causa dell'accumulo di calcare. |

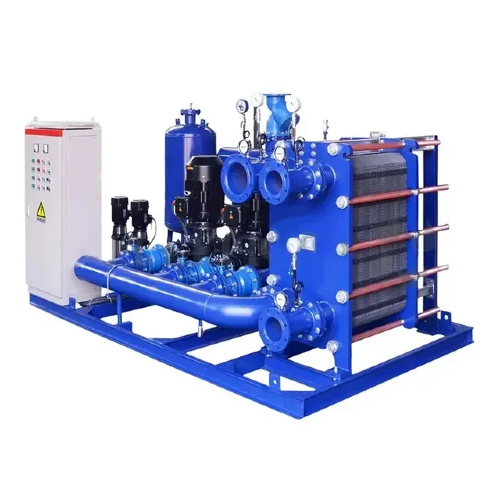

Scambiatore di calore a piastre
Lo scambiatore di calore a piastre è costituito da più piastre impilate insieme con piccoli spazi per il flusso del fluido. Questo tipo è compatto ed efficiente, il che lo rende ideale per i sistemi in cui lo spazio è limitato.
Caratteristica | Scambiatore di calore a piastre |
Configurazione del flusso | Design a flusso incrociato o controcorrente. |
Applicazioni | Sistemi HVAC, refrigerazione, applicazioni industriali su piccola scala. |
Vantaggi | Elevata efficienza di trasferimento del calore, design compatto. |
Svantaggi | Può essere soggetto a incrostazioni e richiede una manutenzione regolare. |
Scambiatore di calore raffreddato ad aria
Uno scambiatore di calore raffreddato ad aria utilizza l'aria per raffreddare il fluido. Solitamente è costituito da tubi alettati attraverso i quali scorre il fluido e l'aria viene soffiata sulle alette per dissipare il calore. Questo tipo di scambiatore di calore viene spesso utilizzato in situazioni in cui la disponibilità di acqua è limitata.
Caratteristica | Scambiatore di calore raffreddato ad aria |
Configurazione del flusso | L'aria passa sopra i tubi alettati, raffreddando il fluido all'interno. |
Applicazioni | Automotive, piccoli sistemi di raffreddamento, applicazioni industriali. |
Vantaggi | Non necessita di acqua, adatto ad ambienti secchi. |
Svantaggi | Meno efficiente dei sistemi raffreddati ad acqua, è necessaria un'ampia superficie. |
Quale scambiatore di calore è il migliore per il tuo sistema di acqua di raffreddamento?
La scelta dello scambiatore di calore dipende da diversi fattori quali il tipo di fluido, il carico termico e lo spazio disponibile. Per le applicazioni industriali su larga scala vengono generalmente utilizzati scambiatori di calore a fascio tubiero, mentre gli scambiatori di calore a piastre sono più adatti per sistemi compatti. Gli scambiatori di calore raffreddati ad aria sono ideali per ambienti in cui la disponibilità di acqua è limitata.
4. Principali vantaggi derivanti dall'utilizzo di uno scambiatore di calore nei sistemi di raffreddamento dell'acqua
Efficienza migliorata
Gli scambiatori di calore migliorano significativamente l'efficienza dei sistemi di raffreddamento dell'acqua consentendo un trasferimento del calore in modo più efficace. Quando il calore viene trasferito in modo efficiente dal sistema all'acqua di raffreddamento, il sistema funziona con prestazioni ottimali, riducendo il consumo energetico e migliorando le prestazioni complessive del sistema di raffreddamento.
Risparmio energetico
Ottimizzando il trasferimento di calore, gli scambiatori di calore riducono la necessità di ulteriore potenza di raffreddamento. Ciò porta a un risparmio energetico, che può ridurre significativamente i costi operativi nel tempo. Nei sistemi industriali su larga scala, questi risparmi possono essere sostanziali, rendendo gli scambiatori di calore un investimento conveniente.
Durata prolungata dell'attrezzatura
Una corretta gestione del calore prolunga la durata delle apparecchiature nel sistema dell'acqua di raffreddamento. Quando il calore viene rimosso in modo efficiente, è meno probabile che l'apparecchiatura soffra di usura causata dal surriscaldamento. Ciò prolunga la vita sia dello scambiatore di calore che dell'apparecchiatura da raffreddare.
Benefici ambientali
Gli scambiatori di calore efficienti aiutano a ridurre l’impatto ambientale dei sistemi di raffreddamento riducendo il consumo di energia. Ciò si traduce in una minore pressione sulle risorse energetiche e può contribuire agli sforzi di sostenibilità di un'azienda. Un minore consumo di energia significa anche minori emissioni, a tutto vantaggio dell’ambiente.
5. Manutenzione e cura degli scambiatori di calore nei sistemi di raffreddamento dell'acqua
Perché la manutenzione è fondamentale
La manutenzione degli scambiatori di calore in un sistema di raffreddamento dell'acqua è essenziale per garantirne la longevità e le prestazioni efficienti. Una manutenzione regolare aiuta a prevenire problemi quali incrostazioni, corrosione e incrostazioni, che possono ridurre l'efficienza del trasferimento di calore dello scambiatore di calore.
Attività di manutenzione per scambiatori di calore
Compito | Frequenza | Scopo |
Ispezione | Annuale o semestrale | Verificare la presenza di usura, perdite o segni di danni. |
Pulizia | Ogni 6-12 mesi | Rimuovere incrostazioni, sporco e accumuli di detriti che possono impedire il trasferimento di calore. |
Decalcificazione | Secondo necessità | Prevenire l'accumulo di calcare, soprattutto nelle aree con acqua ad elevata durezza. |
Test di tenuta | Annualmente | Assicurarsi che non vi siano perdite che potrebbero compromettere l'efficienza del sistema. |
Segni di problemi con lo scambiatore di calore
L'ispezione e la manutenzione regolari aiuteranno a rilevare tempestivamente potenziali problemi. I segnali che indicano che lo scambiatore di calore potrebbe necessitare di riparazione o sostituzione includono:
Efficienza di raffreddamento ridotta.
Corrosione o vaiolatura visibile sulle superfici.
Rumori o vibrazioni insoliti.
Perdite o segni di perdita di pressione.
6. Conclusione
In conclusione, gli scambiatori di calore svolgono un ruolo cruciale nel garantire l’efficienza e l’affidabilità dei sistemi di raffreddamento dell’acqua. Consentono un efficace trasferimento del calore dalle apparecchiature industriali all'acqua di raffreddamento, prevenendo il surriscaldamento e ottimizzando le prestazioni . Selezionando il giusto tipo di scambiatore di calore e garantendo una corretta manutenzione, è possibile migliorare significativamente l'efficienza energetica, prolungare la durata delle apparecchiature e ridurre i costi operativi.
Noi del Gruppo Ruidong siamo specializzati nella fornitura di scambiatori di calore di alta qualità progettati per soddisfare le esigenze specifiche di vari sistemi di raffreddamento dell'acqua. Il nostro team è dedicato ad aiutarti a scegliere la soluzione giusta per il tuo sistema, garantendo la massima efficienza e prestazioni a lungo termine. Se stai cercando di migliorare il tuo sistema di raffreddamento dell'acqua o hai bisogno della consulenza di un esperto, non esitare a contattarci. Lascia che ti supportiamo nell'ottimizzazione delle tue operazioni e nel raggiungimento di risultati sostenibili.
7. Domande frequenti
Qual è la funzione principale di uno scambiatore di calore in un sistema di raffreddamento ad acqua?
La funzione principale di uno scambiatore di calore è trasferire il calore dalle apparecchiature industriali all'acqua di raffreddamento, garantendo che l'apparecchiatura non si surriscaldi.
In che modo uno scambiatore di calore migliora l’efficienza energetica?
Gli scambiatori di calore ottimizzano il trasferimento di calore, riducendo la necessità di ulteriore potenza di raffreddamento e diminuendo il consumo di energia.
Quali tipi di scambiatori di calore vengono utilizzati nei sistemi di raffreddamento dell'acqua?
I tipi comuni includono scambiatori di calore a fascio tubiero, scambiatori di calore a piastre e scambiatori di calore raffreddati ad aria.
Con quale frequenza è necessario pulire o effettuare la manutenzione di uno scambiatore di calore?
La manutenzione regolare, inclusa la pulizia e l'ispezione, deve essere eseguita ogni anno o ogni due anni, a seconda delle condizioni operative.
Quali sono i segnali che indicano che potrebbe essere necessario sostituire uno scambiatore di calore?
I segnali più comuni includono una ridotta efficienza di raffreddamento, corrosione visibile e perdite o perdita di pressione.
