Gli scambiatori di calore sono dispositivi essenziali in vari settori, dai sistemi HVAC alla lavorazione chimica, alla refrigerazione e alla produzione di energia. La loro funzione primaria è trasferire il calore tra due o più fluidi senza mescolarli. Comprendere il principio alla base degli scambiatori di calore è fondamentale per selezionare il tipo giusto per la propria applicazione e garantire prestazioni ottimali. Questo articolo esplorerà i principi fondamentali del funzionamento degli scambiatori di calore, della loro progettazione e del modo in cui contribuiscono all'efficienza energetica e alle prestazioni del sistema.
Cos'è uno scambiatore di calore?
Definizione di scambiatore di calore
Uno scambiatore di calore è un dispositivo meccanico progettato per trasferire calore tra due o più fluidi a temperature diverse. Funziona secondo il principio della conduzione termica, secondo il quale il calore viene trasferito da un fluido più caldo a uno più freddo, senza che i due fluidi si mescolino. Gli scambiatori di calore sono fondamentali in numerose applicazioni in cui il trasferimento di calore tra mezzi diversi è necessario per il corretto funzionamento del sistema.
Tipi di scambiatori di calore
Gli scambiatori di calore sono disponibili in vari design, ciascuno adatto per applicazioni specifiche. Di seguito sono elencate le tipologie più comuni di scambiatori di calore:
Scambiatore di calore a piastre : è costituito da più piastre impilate insieme con piccoli spazi tra loro, formando canali per il flusso del fluido. È altamente efficiente nel trasferire il calore ed è comunemente utilizzato in applicazioni compatte.

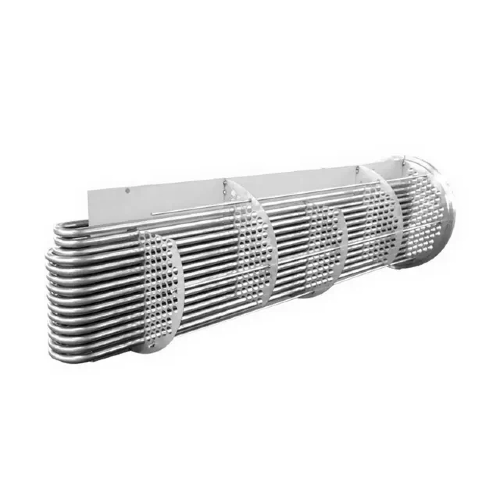

Scambiatore di calore a fascio tubiero : costituito da una serie di tubi alloggiati all'interno di un guscio. Un fluido scorre attraverso i tubi mentre un altro scorre attorno ai tubi, rendendolo ideale per applicazioni ad alta pressione.
Scambiatore di calore raffreddato ad aria : utilizza l'aria anziché l'acqua per raffreddare il fluido, adatto per aree con fornitura idrica limitata o applicazioni esterne.
Scambiatore di calore a doppio tubo : è costituito da un tubo all'interno dell'altro, dove i due fluidi scorrono in direzioni opposte per lo scambio di calore. Questo design viene generalmente utilizzato per applicazioni su piccola scala.
Il principio base del trasferimento di calore
Per capire come funziona uno scambiatore di calore, è essenziale comprendere i principi alla base del trasferimento di calore. Il principio fondamentale degli scambiatori di calore si basa sul trasferimento termico , che avviene attraverso tre meccanismi primari: conduzione, convezione e irraggiamento.
Conduzione
La conduzione è il processo mediante il quale il calore viene trasferito attraverso un materiale solido da un'area più calda a un'area più fredda. Ciò avviene a livello molecolare quando le particelle nella regione calda vibrano e trasmettono la loro energia alle particelle più fredde adiacenti. Negli scambiatori di calore la conduzione è facilitata dal materiale (solitamente metallico) attraverso il quale viene trasferito il calore tra due fluidi.
Convezione
La convezione si verifica quando il calore viene trasferito attraverso un fluido (liquido o gas) a causa del movimento del fluido. Quando un fluido viene riscaldato, la sua densità diminuisce, provocando un aumento e la sostituzione con un fluido più freddo. Questo movimento consente al calore di essere trasportato da un luogo all'altro. In uno scambiatore di calore, la convezione è fondamentale per spostare il calore dalla superficie riscaldata (tubo, piastra) al fluido.
Radiazione
La radiazione è il trasferimento di calore attraverso onde elettromagnetiche, come la radiazione infrarossa. Sebbene la radiazione svolga un ruolo minore negli scambiatori di calore, rappresenta ancora un fattore in alcuni progetti specializzati, soprattutto dove i fluidi vengono riscaldati a temperature elevate.
Come questi principi si applicano agli scambiatori di calore
Combinazione di conduzione e convezione
Negli scambiatori di calore, conduzione e convezione sono i principali meccanismi di trasferimento del calore. Il calore viene prima condotto attraverso le pareti dello scambiatore di calore (che si tratti di una piastra, di un tubo o di un guscio), quindi la convezione garantisce che il calore venga trasferito dalla superficie solida al fluido, dove viene trasportato via. Progettando lo scambiatore di calore con superficie e materiali adeguati, è possibile massimizzare il trasferimento di calore.
Area superficiale ed efficienza di scambio termico
L'efficienza del trasferimento di calore in uno scambiatore di calore è direttamente correlata alla superficie disponibile per lo scambio di calore. Maggiore è la superficie, maggiore è il calore che può essere trasferito tra i due fluidi. Questo è il motivo per cui vengono utilizzati design come gli scambiatori di calore a piastre, poiché la loro ampia superficie consente un efficace trasferimento di calore in uno spazio compatto.
Struttura e progettazione degli scambiatori di calore
La progettazione di uno scambiatore di calore gioca un ruolo significativo nell'efficienza con cui può trasferire il calore. Di seguito, analizziamo i componenti essenziali e le caratteristiche di progettazione che ottimizzano il trasferimento di calore.
Componenti chiave di uno scambiatore di calore
Superfici di trasferimento del calore : queste sono le superfici in cui il calore viene trasferito tra i fluidi. In uno scambiatore di calore a piastre, le piastre fungono da superfici primarie di trasferimento del calore, mentre in uno scambiatore a fascio tubiero, i tubi svolgono questa funzione.
Fluidi : gli scambiatori di calore funzionano trasferendo calore tra due fluidi diversi, che possono essere liquidi o gas. I fluidi sono generalmente separati dalle superfici di trasferimento del calore per evitare la miscelazione.
Disposizione del flusso : la disposizione in cui i fluidi fluiscono attraverso lo scambiatore di calore è fondamentale per ottimizzare il trasferimento di calore. Le disposizioni di flusso comuni includono controflusso, flusso parallelo e flusso incrociato.
Tipi di configurazioni del flusso dello scambiatore di calore
La disposizione del flusso dei fluidi in uno scambiatore di calore ne determina l'efficienza. Di seguito sono riportati i tre tipi principali di configurazioni di flusso:
Controflusso : i due fluidi scorrono in direzioni opposte, il che massimizza la differenza di temperatura e consente un trasferimento di calore più efficiente. Questa è la disposizione del flusso più efficiente in termini di prestazioni di trasferimento di calore.
Flusso parallelo : i fluidi scorrono nella stessa direzione, il che si traduce in una minore differenza di temperatura tra i fluidi mentre si muovono attraverso lo scambiatore di calore. Questa disposizione è meno efficiente del controflusso ma viene talvolta utilizzata in applicazioni specifiche.
Flusso incrociato : un fluido scorre perpendicolare all'altro fluido. Questa disposizione è comunemente utilizzata negli scambiatori di calore raffreddati ad aria.
Tipo di flusso | Descrizione | Efficienza |
Controcorrente | I fluidi scorrono in direzioni opposte. | Più efficiente. |
Flusso parallelo | I fluidi scorrono nella stessa direzione. | Meno efficiente. |
Flusso incrociato | Un fluido scorre perpendicolare all'altro. | Moderatamente efficiente. |
Efficienza del trasferimento di calore e fattori che la influenzano
Diversi fattori influenzano l’efficienza di uno scambiatore di calore, influenzando le sue prestazioni nel trasferimento del calore. Comprendere questi fattori può aiutare a ottimizzare le prestazioni dello scambiatore di calore.
1. Area superficiale di trasferimento del calore
La superficie influisce direttamente sulla velocità di trasferimento del calore. Maggiore è la superficie, maggiore è il calore che può essere trasferito tra i fluidi. Questo è il motivo per cui molti scambiatori di calore sono progettati per aumentare la superficie attraverso l'uso di piastre, alette o tubi.
2. Differenza di temperatura
Maggiore è la differenza di temperatura tra i due fluidi, maggiore è la quantità di calore che può essere trasferita. Questo principio si basa sulla seconda legge della termodinamica, secondo la quale il calore fluisce sempre dall'oggetto più caldo a quello più freddo.
3. Portata
La portata dei fluidi gioca un ruolo fondamentale nell’efficienza del trasferimento di calore. Portate maggiori aumentano il tasso di scambio termico ma possono anche causare cadute di pressione. È importante bilanciare la portata per evitare un consumo energetico eccessivo.
4. Conduttività del materiale
Il materiale della superficie dello scambiatore di calore influisce in modo significativo sul trasferimento di calore. I materiali con elevata conduttività termica, come rame o alluminio, sono preferiti perché consentono al calore di passare in modo più efficiente.
Applicazioni degli scambiatori di calore
Gli scambiatori di calore sono utilizzati in molti settori e ciascuna applicazione beneficia della loro capacità di gestire in modo efficiente il trasferimento di calore. Di seguito sono elencate alcune delle industrie primarie che fanno affidamento sugli scambiatori di calore.
1. Sistemi HVAC
Nei sistemi HVAC, gli scambiatori di calore vengono utilizzati per trasferire il calore tra aria e acqua o refrigeranti. Svolgono un ruolo essenziale nel riscaldamento e nel raffreddamento degli edifici, contribuendo all'efficienza energetica e garantendo una qualità ottimale dell'aria interna.
2. Centrali elettriche
Nelle centrali elettriche, gli scambiatori di calore trasferiscono il calore dal vapore o dai gas di scarico ad altri fluidi per generare elettricità. Sono fondamentali per mantenere l’efficienza del sistema e ridurre le perdite di energia.
3. Refrigerazione e condizionamento dell'aria
Gli scambiatori di calore sono parte integrante dei sistemi di refrigerazione e condizionamento dell'aria, dove aiutano ad assorbire il calore dall'aria interna e a rilasciarlo all'esterno, mantenendo gli spazi freschi e confortevoli.
4. Lavorazione chimica
Le industrie di trasformazione chimica si affidano agli scambiatori di calore per mantenere le temperature ottimali durante le reazioni. Garantiscono che le sostanze chimiche vengano riscaldate o raffreddate in modo efficiente, mantenendo l'integrità dei prodotti e migliorando la sicurezza del processo.
Manutenzione degli scambiatori di calore
Una corretta manutenzione è fondamentale per garantire la longevità e l’efficienza degli scambiatori di calore. Trascurare la manutenzione può portare a prestazioni ridotte, costi energetici più elevati e potenziali guasti alle apparecchiature.
Problemi comuni negli scambiatori di calore
Incrostazioni : l'accumulo di detriti o sedimenti sulle superfici di trasferimento del calore può ridurre l'efficienza.
Corrosione : la corrosione può verificarsi quando il materiale dello scambiatore di calore reagisce con i fluidi, causando perdite e danni.
Intasamento : i blocchi nei tubi o nelle piastre possono ostruire il flusso del fluido, diminuendo l'efficacia del trasferimento di calore.
Suggerimenti per la manutenzione
La pulizia e l'ispezione regolari degli scambiatori di calore aiutano a evitare incrostazioni e intasamenti.
Il controllo di perdite e segni di corrosione è importante per garantire l'integrità del sistema.
La sostituzione di parti o componenti usurati può prevenire ulteriori danni e mantenere l'efficienza.
Conclusione
Comprendere i principi alla base degli scambiatori di calore è fondamentale per selezionare l'attrezzatura giusta e garantire prestazioni ottimali. Noi del Gruppo Ruidong siamo specializzati nella fornitura di scambiatori di calore di alta qualità progettati per funzionare in modo efficiente sulla base dei principi di conduzione e convezione. Questi dispositivi trasferiscono il calore in modo efficace tra i fluidi e il loro design, efficienza e prestazioni complessive dipendono da fattori quali la superficie, la portata e la conduttività del materiale. Sottolineiamo l'importanza di una manutenzione regolare per prevenire problemi come incrostazioni, corrosione e intasamenti, che potrebbero altrimenti compromettere l'efficienza e l'affidabilità del sistema. Che tu stia cercando di migliorare le prestazioni del tuo sistema o di garantire funzionalità a lungo termine, il nostro team è qui per offrire consulenza di esperti e soluzioni su misura per soddisfare le tue esigenze specifiche. Contattaci oggi per scoprire come possiamo aiutarti a scegliere e mantenere lo scambiatore di calore ideale per la tua applicazione.
FAQ
Q1: In che modo uno scambiatore di calore trasferisce il calore?
Uno scambiatore di calore trasferisce il calore da un fluido all'altro attraverso conduzione e convezione. Il calore si sposta dal fluido più caldo a quello più freddo senza che i due fluidi si mescolino.
Q2: Quali tipi di scambiatori di calore sono comunemente utilizzati?
I tipi comuni di scambiatori di calore includono scambiatori di calore a piastre, scambiatori di calore a fascio tubiero, scambiatori di calore raffreddati ad aria e scambiatori di calore a doppio tubo.
Q3: Come posso migliorare l'efficienza del mio scambiatore di calore?
L'efficienza può essere migliorata ottimizzando la differenza di temperatura tra i fluidi, aumentando la superficie, regolando le portate e selezionando materiali con elevata conduttività termica.
Q4: Con quale frequenza è necessario effettuare la manutenzione degli scambiatori di calore?
Gli scambiatori di calore dovrebbero essere ispezionati regolarmente, almeno una volta all'anno, per prevenire incrostazioni, corrosione e intasamenti e per garantire che funzionino in modo efficiente.
Q5: Cosa causa il guasto di uno scambiatore di calore?
Il guasto dello scambiatore di calore può essere causato da problemi quali corrosione, intasamento, incrostazione e danni fisici come crepe o perdite.
