Le unità di gestione dell'aria (AHU) sono l'attrezzatura centrale dei sistemi di condizionamento dell'aria. Può raffreddamento, riscaldamento, umidificare e filtrare l'aria secondo diversi scenari di applicazione ed è ampiamente utilizzato in vari spazi pubblici e commerciali. Gli AHU sono principalmente classificati in quattro tipi: montato su soffitto, tipo a reazione, orizzontale e verticale. Sebbene le loro funzioni di base siano coerenti, la classificazione si basa essenzialmente sulla corrispondenza dello spazio di installazione con i requisiti funzionali.
Questo documento fornisce una spiegazione dettagliata delle classificazioni AHU, delle configurazioni di base, dei parametri operativi, dei vantaggi delle prestazioni e degli scenari di applicazione, fungendo da riferimento per la selezione e l'applicazione dell'utente.

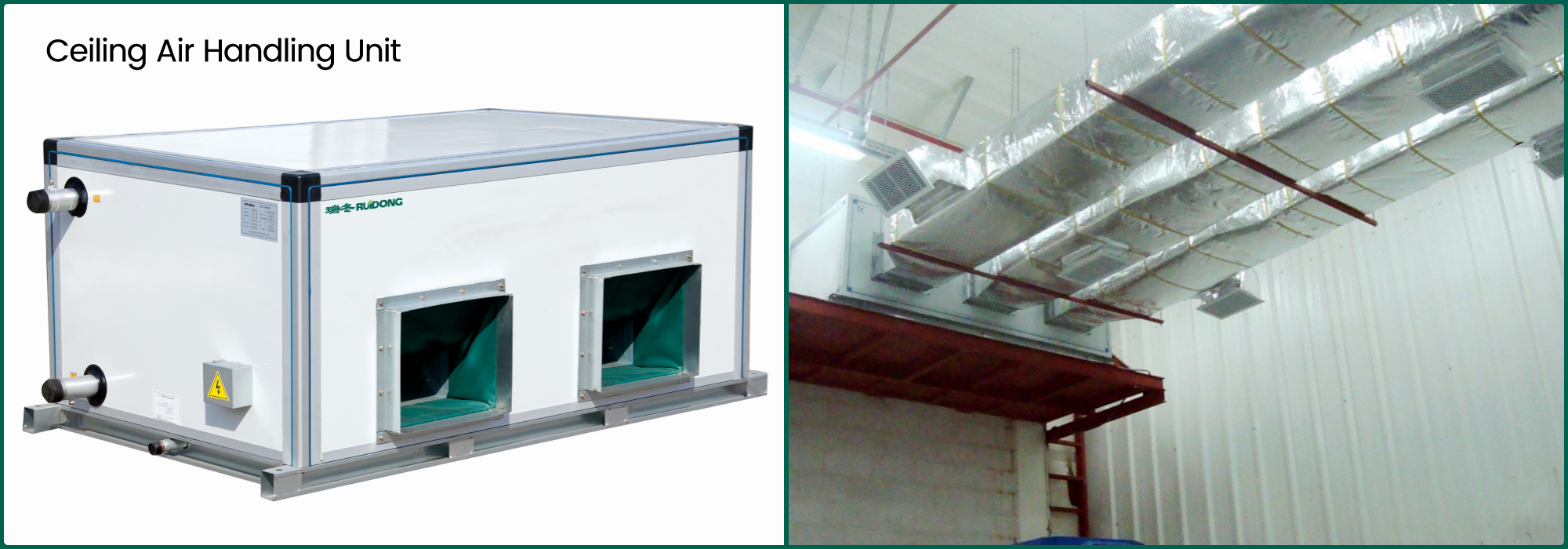

1. Metodo di installazione
Soffitto: le unità di gestione dell'aria montata adottano un design di installazione di ziiro. Ha una struttura compatta e dimensioni ridotte, non occupa spazio del pavimento e deve solo essere fissata all'interno del soffitto dell'edificio usando speciali staffe di sollevamento (assicurarsi che la capacità di portata del carico sia almeno 1,2 volte il peso unitario).
Durante l'installazione, è necessario riservare uno spazio di manutenzione sufficiente (di solito 300-500 mm attorno all'unità). L'interno del soffitto deve essere ben ventilato per prevenire l'accumulo di calore durante il funzionamento. I condotti di ingresso e uscita dell'unità devono essere collegati accuratamente al sistema dei condotti all'interno del soffitto per garantire l'aria d'aria e ridurre le perdite d'aria.
2. Distanza di alimentazione dell'aria
A causa delle dimensioni compatte e della potenza e della pressione moderata della ventola, la distanza di alimentazione dell'aria è in genere 7,5 metri 40 . Questo tipo di unità è adatto per l'approvvigionamento d'aria a breve distanza e di solito viene utilizzato con dotti d'aria interni locali o diffusori d'aria per ottenere un trattamento dell'aria preciso in piccole aree (ad es. Piccoli uffici, sale riunioni, camere degli ospiti dell'hotel), evitando una maggiore resistenza all'aria, il consumo di energia e la perdita di temperatura causata dall'approvvigionamento di aria a distanza a distanza.
3. Vantaggi chiave e scenari di applicazione
Il suo vantaggio principale è il risparmio di spazio sul pavimento e l'offerta di installazione flessibile, particolarmente adatta per le aree con spazio limitato.
Gli scenari applicabili includono camere d'albergo, piccoli uffici, reparti ospedalieri, sale di lettura della biblioteca e altre aree di trattamento dell'aria piccole o decentralizzate.

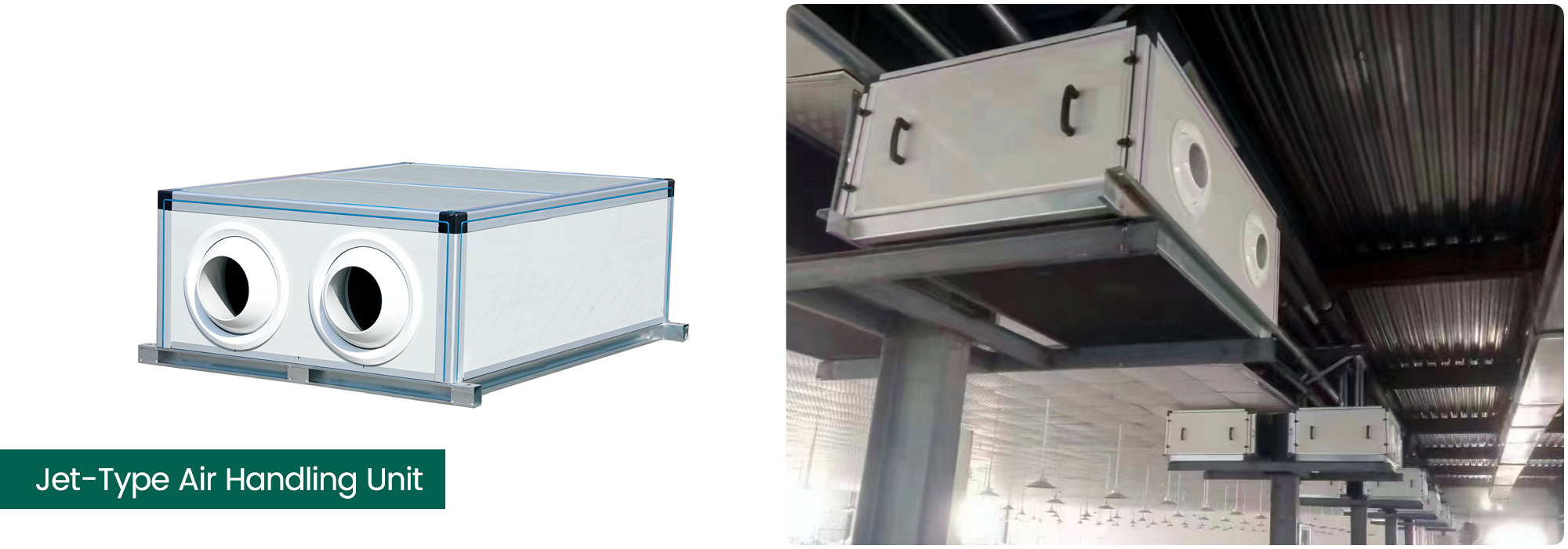

1. Metodo di installazione
Jet Ahus può essere installato in due modi: soffitto e pavimento. L'installazione del soffitto è simile al soffitto AHUS, ma il corpo dell'unità è dotato di una speciale presa d'aria a getto. Il modulo di installazione del pavimento richiede il posizionamento dell'unità in un'area del pavimento piatto (con un cuscinetto di smorzamento come un cuscino di gomma per ridurre le vibrazioni) o elevato 100-200 mm dal suolo per una facile pulizia e manutenzione.
Durante l'installazione, dovrebbe essere prestata attenzione all'orientamento dell'outlet di aria a getto. L'angolo deve essere regolato in base al layout dello spazio interno e ai requisiti di alimentazione dell'aria (è possibile ottenere una regolazione dell'angolo 0-30 °) per garantire che il flusso d'aria del getto possa coprire l'area target. Allo stesso tempo, i tubi flessibili devono essere utilizzati per la connessione tra l'unità e il condotto dell'aria per ridurre l'impatto della vibrazione sul condotto dell'aria e garantire un'alimentazione d'aria stabile.
2. Distanza di alimentazione dell'aria
Il vantaggio principale di Jet Ahus è l'approvvigionamento d'aria a lunga distanza. Utilizzando una speciale tecnologia del flusso d'aria a getto, il flusso d'aria ad alta pressione crea un effetto a getto che supera la resistenza all'aria, consentendo distanze di alimentazione dell'aria di 20-50 metri, con alcuni grandi modelli che raggiungono oltre 60 metri. Queste unità non richiedono sistemi di condotto complessi e possono fornire aria condizionata direttamente attraverso ugelli a getto, riducendo gli investimenti del dotto e le perdite di resistenza.
3. Vantaggi chiave e scenari di applicazione
I vantaggi includono la distanza di alimentazione dell'aria lunga, la distribuzione uniforme del flusso d'aria e la ridotta condotta, la riduzione dei costi di installazione e l'utilizzo dello spazio.
Gli scenari applicabili includono grandi centri commerciali, supermercati, palestre, sale espositive e sale in attesa di stazioni ferroviarie - grandi spazi ad alto soffitto (in genere ≥ 4 metri) che richiedono una circolazione dell'aria e un controllo della temperatura efficienti.
1. Metodo di installazione
Gli ahus orizzontali sono installati sul pavimento in un layout orizzontale. Devono essere posizionati su una superficie piana (con livellamento di cemento o base in acciaio) per garantire un funzionamento stabile.
Le unità possono essere personalizzate di dimensioni e sono in genere modulari, consentendo una combinazione di diverse sezioni (ad es. Filtro, raffreddamento, riscaldamento, umidificazione). Le connessioni del condotto di solito usano flange con guarnizioni di guarnizioni (ad es. Gusta resistente alla temperatura) per garantire l'aria. Lo spazio di manutenzione sufficiente deve essere riservato (500 - 800 mm su entrambi i lati, 400 - 600 mm in cima).
2. Distanza di alimentazione dell'aria
Con una maggiore potenza della ventola e una pressione più elevata e abbinata a un adeguato design del condotto, la distanza di alimentazione dell'aria può raggiungere 27 metri 55 . Queste unità sono adatte per l'approvvigionamento d'aria a media distanza e possono distribuire aria condizionata a più stanze o ampie aree con flusso d'aria stabile e accuratezza di controllo ad alta temperatura ( ± 1° C).
3. Vantaggi chiave e scenari di applicazione
I vantaggi includono un'ampia gamma di flusso d'aria (Ruidong orizzontale AHUS: 2000 - 50000 m ³ /h), sezioni funzionali complete e elevata efficienza di scambio di calore, soddisfacendo le esigenze complesse di trattamento dell'aria.
Gli scenari applicabili includono grandi uffici, hall dell'hotel, edifici ambulatoriali dell'ospedale, sale biblioteche e pavimenti del centro commerciale - aree di trattamento dell'aria centralizzate medio -grandi.

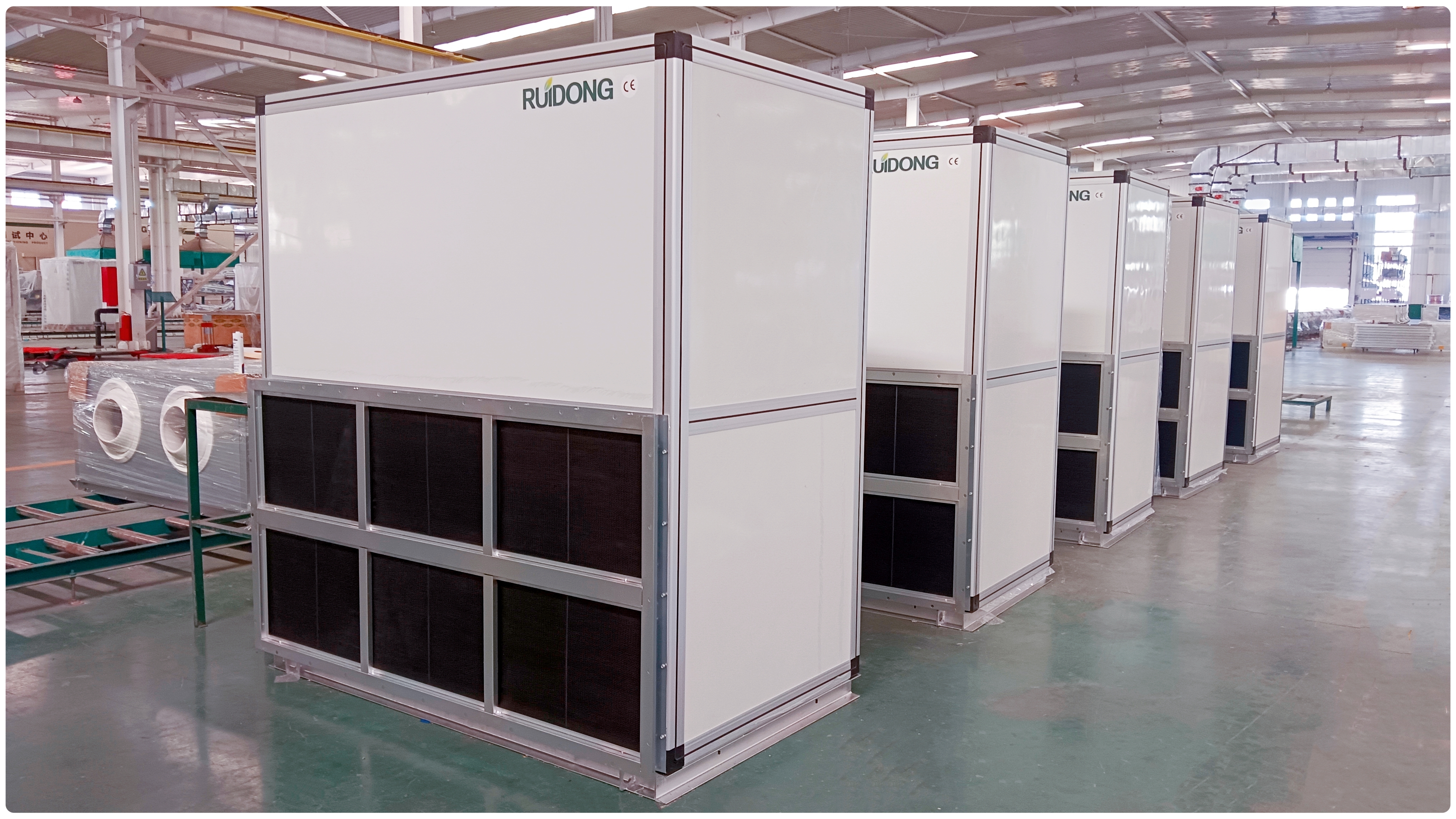

1. Metodo di installazione
Gli ahus verticali sono installati in posizione verticale sul pavimento, che occupano un'impronta ridotta (da 1/3 a 1/2 di unità orizzontali), adatte a spazi stretti come angoli, sale per equipaggiamento o lati del corridoio. L'unità deve essere posizionata su una superficie di livello, con piedi regolabili (50 - 100 mm) per il livellamento per evitare le vibrazioni.
Le direzioni di ingresso e uscita dell'aria sono flessibili - uscita di ingresso/superiore o uscita inferiore - a seconda dei requisiti del sito. I dotti sono collegati tramite guarnizioni flangiate per prevenire perdite. Le porte di manutenzione si trovano sul lato anteriore o lato, che richiedono solo 200-300 mm di autorizzazione superiore.
2. Distanza di alimentazione dell'aria
La distanza di alimentazione dell'aria si trova tra i tipi montati sul soffitto e orizzontale, in genere 27- 55 metri. A causa della struttura più alta e del posizionamento della ventola più elevato, il flusso d'aria può essere ottimizzato utilizzando design di uscita (ad es. Le feritoie a doppio strato, diffusori) per coprire efficacemente gli spazi di livello medio, adatti per aree di medie dimensioni.
3. Vantaggi chiave e scenari di applicazione
I vantaggi includono impronta ridotta, installazione flessibile e piena funzionalità, consentendo un trattamento ad alto flusso d'aria nello spazio limitato.
Gli scenari applicabili includono sale per attrezzature accanto a corridoi dell'hotel, aree ausiliarie nei piccoli centri commerciali, corridoi ospedalieri e aree vicino a dispense o servizi igienici negli edifici per uffici.

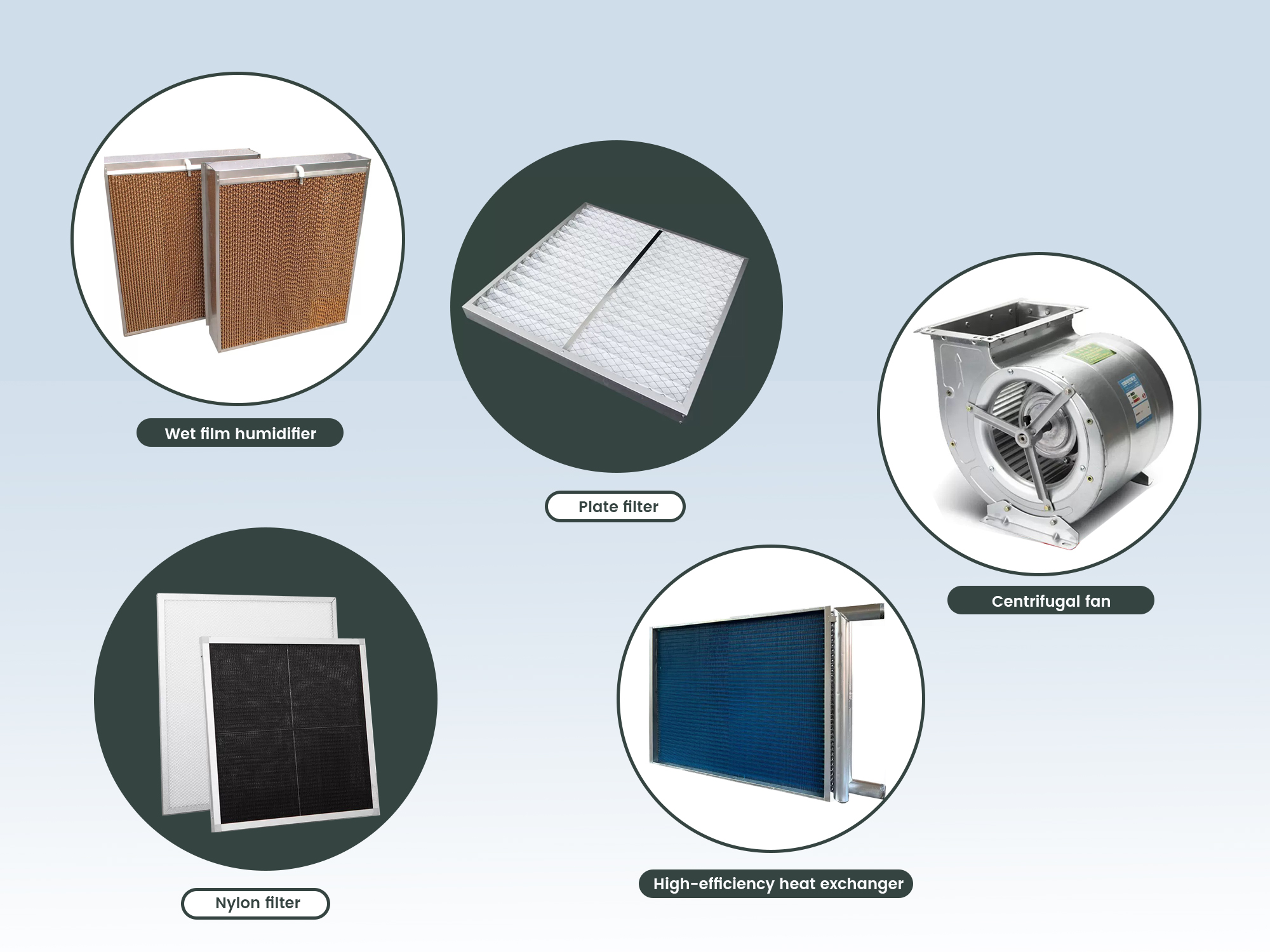

1. Configurazione di umidificazione e filtrazione
(1) Funzione di umidificazione: senza modificare la dimensione dell'unità, è possibile aggiungere un modulo di umidificazione del film bagnato. Utilizza l'evaporazione naturale, non produce alcuna nebbia bianca e regola l'umidità automaticamente in base alle esigenze interne (specificamente abbinate in base al volume dell'aria unitaria).
(2) Configurazione della filtrazione:
L Filtro standard: restituzione dell'ingresso dell'aria dotato di filtro a rete in nylon, un filtro primario con precisione di filtrazione di 1-10 μm, efficace per grandi particelle di polvere, facile da pulire e sostituire.
l Filtro opzionale: filtro del pannello primario (efficienza del 40-60% per particelle ≥5,0 μm) può essere selezionata. Per una maggiore pulizia, sono disponibili filtri a media o ad alta efficienza.
2. Opzioni della riga della bobina di raffreddamento
Le bobine di raffreddamento (o riscaldamento) sono disponibili in configurazioni a 4 file, 6 file e 8 file:
L 4 - tubi a righe: area di scambio di calore più piccolo , adatta per piccoli spazio con bassa domanda di scambio di calore, compatto ed efficiente dal punto di vista energetico.
L 6 - Pipi di riga: area moderata, configurazione mainstream, adatta per la maggior parte delle esigenze di raffreddamento/riscaldamento (ad es. Uffici, atriole dell'hotel), bilanciamento dell'efficienza dello scambio di calore e consumo di energia.
L a 8 tubi a fila: area più grande, massima efficienza, adatta a scenari di domanda di scambio di calore ad alto calore (ad es. Climi freddi, sale per attrezzature ad alto calore, aria fresca ad alta temperatura/umidità). Può regolare rapidamente la temperatura dell'aria e garantire la stabilità della temperatura interna.
3. Standard di parametri operativi
Le unità di movimentazione dell'aria sono divise in due modalità di funzionamento: Modalità aria di ritorno e modalità aria fresca:
Modalità di aria di ritorno (principalmente aria interna, ≤30% aria fresca):
L Raffreddamento: acqua refrigerata 7 ° C/12 ° C, aria di ingresso 27 ° C/19,5 ° C dB/WB, capacità di raffreddamento 10,5–377,9 kW.
L Riscaldamento: acqua calda 60 ° C, aria di ingresso 21 ° C dB, capacità di riscaldamento 17,2–619,8 kW.
Modalità di aria fresca (modalità aria fresca (gestisce principalmente l'aria fresca esterna, con una percentuale elevata di aria fresca, generalmente ≥ 70% o addirittura aria fresca al 100%):
L Raffreddamento: acqua refrigerata 7 ° C/12 ° C, aria di ingresso 35 ° C/28 ° C dB/WB.
L Riscaldamento: acqua calda 60 ° C, aria di ingresso 7 ° C dB.
1. Efficiente scambio di calore: ad alta qualità radiatori superficiali di Ruidong Self Made
Le bobine di raffreddamento proprietarie di Ruidong utilizzano tubi di rame di alta qualità con pinne di alluminio idrofile, prodotte utilizzando l'espansione meccanica per un contatto stretto e ad alta efficienza.
Le bobine sono testate a 2,0 MPa per perdite. Il foglio di alluminio idrofilo 0,12 mm impedisce l'accumulo di acqua e la corrosione, estendendo la durata di servizio.
2. Operazione stabile e a basso rumore
L Ventile centrifughe a doppia INLET con test di equilibrio dinamico e statico per un funzionamento regolare e silenzioso.
L Design a bassa vibrazione riduce la trasmissione del rumore di oltre il 30% e previene l'impatto strutturale.
L cuscinetti a marchio a livello internazionale garantiscono una lunga vita e una bassa manutenzione.
3. Struttura durevole e sicura
L telaio in lega di alluminio senza ponte termico, alta resistenza, leggero e resistente alla corrosione.
l I pannelli in acciaio a doppia faccia a doppia faccia con isolamento in schiuma in poliuretano ad alta densità impediscono la condensa e la perdita di energia.
4. Facile manutenzione
l blocchi di porte di accesso auto-strette assicurano l'ertighezza e consentono un rapido accesso per la sostituzione del filtro o la pulizia della bobina.
L CRAA certificato, garantendo prestazioni e qualità affidabili per applicazioni esigenti.
Grazie per aver scelto Ruidong Group. Ci impegniamo a fornire soluzioni di gestione dell'aria efficienti, affidabili e che risparmiano l'energia. In caso di domande durante la selezione del prodotto, la progettazione del sistema o l'installazione, non esitare a contattarci. Il nostro team dedicato è pronto a fornire supporto esperto e aiutarti a creare un ambiente interno confortevole, sano e sostenibile.
