Principi di base del ciclo di raffreddamento
Il principio fondamentale del ciclo di raffreddamento è il trasferimento direzionale del calore, che assorbe il calore dall'area che necessita di raffreddamento e rilasciarlo nell'ambiente esterno. In particolare, ciò si ottiene circolando un refrigerante all'interno di un sistema chiuso per trasferire il calore.
Questo processo si basa sul funzionamento coordinato di quattro componenti chiave: compressore, condensatore, dispositivo di limitazione e evaporatore.
Come tecnologia di supporto chiave per la moderna produzione industriale, i refrigeratori di acqua di raffreddamento industriale sono ampiamente utilizzati nei moderni campi industriali come la trasformazione alimentare, la sintesi chimica e i biofarmaci. Garantiscono la stabilità dei processi di produzione, migliorano la qualità del prodotto e migliorano l'efficienza energetica.

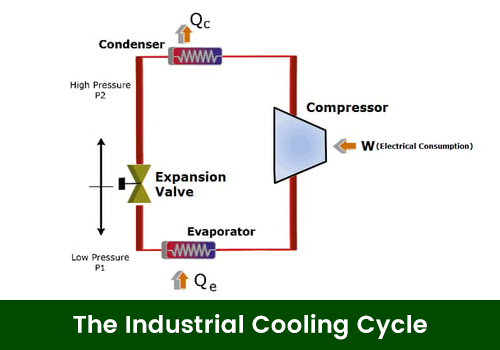

Figura 1 : ciclo di raffreddamento industriale
Analisi dei componenti principali
I. Compressore
Il compressore è il cuore del sistema di raffreddamento, responsabile della compressione e del riscaldamento del refrigerante gassoso per aumentare la sua densità. Per ottenere un raffreddamento efficace, la temperatura del refrigerante deve essere superiore a quella del mezzo di raffreddamento nel condensatore (come aria o acqua) per rilasciare calore. Allo stesso tempo, il compressore guida la circolazione del refrigerante all'interno del sistema chiuso. I tipi comuni di compressori utilizzati nel raffreddamento industriale includono viti, pistone, centrifugo e tipi di scorrimento, con compressori per scorrimento e vite i più diffusi. I compressori a vite sono adatti per applicazioni chimiche su larga scala, lavorazione e aria condizionata con raffreddamento ad acqua.

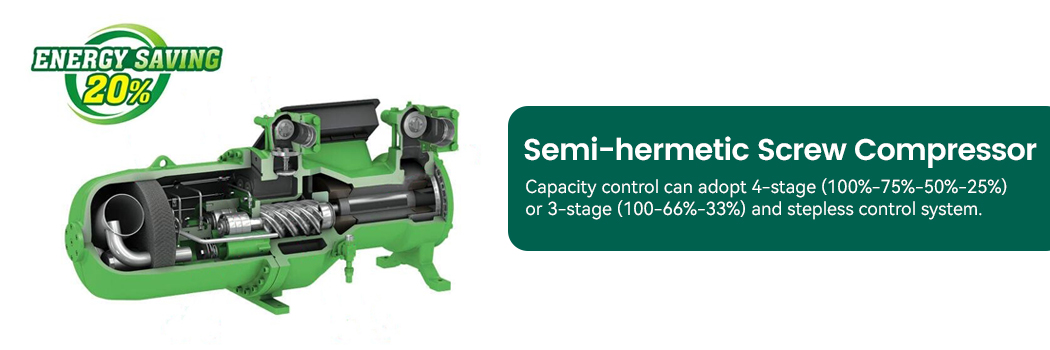

Figura 2: compressore a vite semi-ermetico
Ii. Condensatore
Il condensatore è il componente chiave che raffredda e condensa il vapore di refrigerante ad alta temperatura e ad alta pressione in uno stato liquido scambiando calore con un mezzo di raffreddamento (come aria o acqua), rimuovendo il calore dal refrigerante.
(1) Condensatore a lettere
Il condensatore a pinne usa le ventole per costringere l'aria a fluire sulle bobine del condensatore, dissipando il calore dal refrigerante nell'ambiente circostante. Ha una struttura semplice, un basso consumo di acqua ed è adatto all'uso esterno, specialmente in luoghi in cui l'acqua è scarsa.

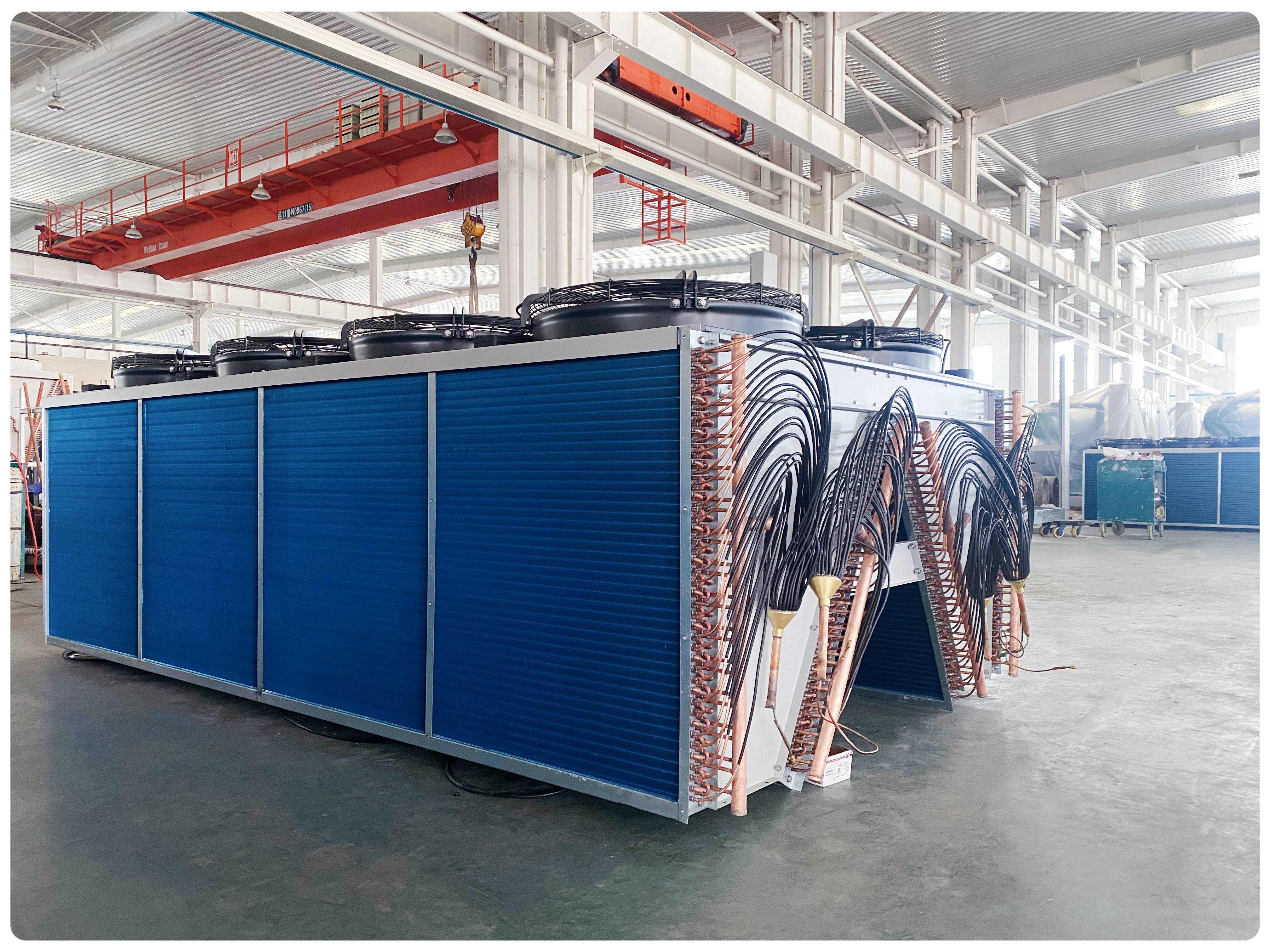

Figura 3: condensatore a pinne
(2) Shell e T ube condensatore
Il condensatore a guscio e tubo utilizza l'acqua come mezzo di raffreddamento. Il refrigerante scorre all'interno dei tubi del condensatore e il calore viene trasferito attraverso le pareti del tubo sull'acqua di raffreddamento. Rispetto ai condensatori raffreddati ad aria, i condensatori raffreddati ad acqua sono più efficienti in ambienti ad alta temperatura, ottenendo temperature di condensazione più basse e migliorando quindi le prestazioni complessive del sistema di raffreddamento.

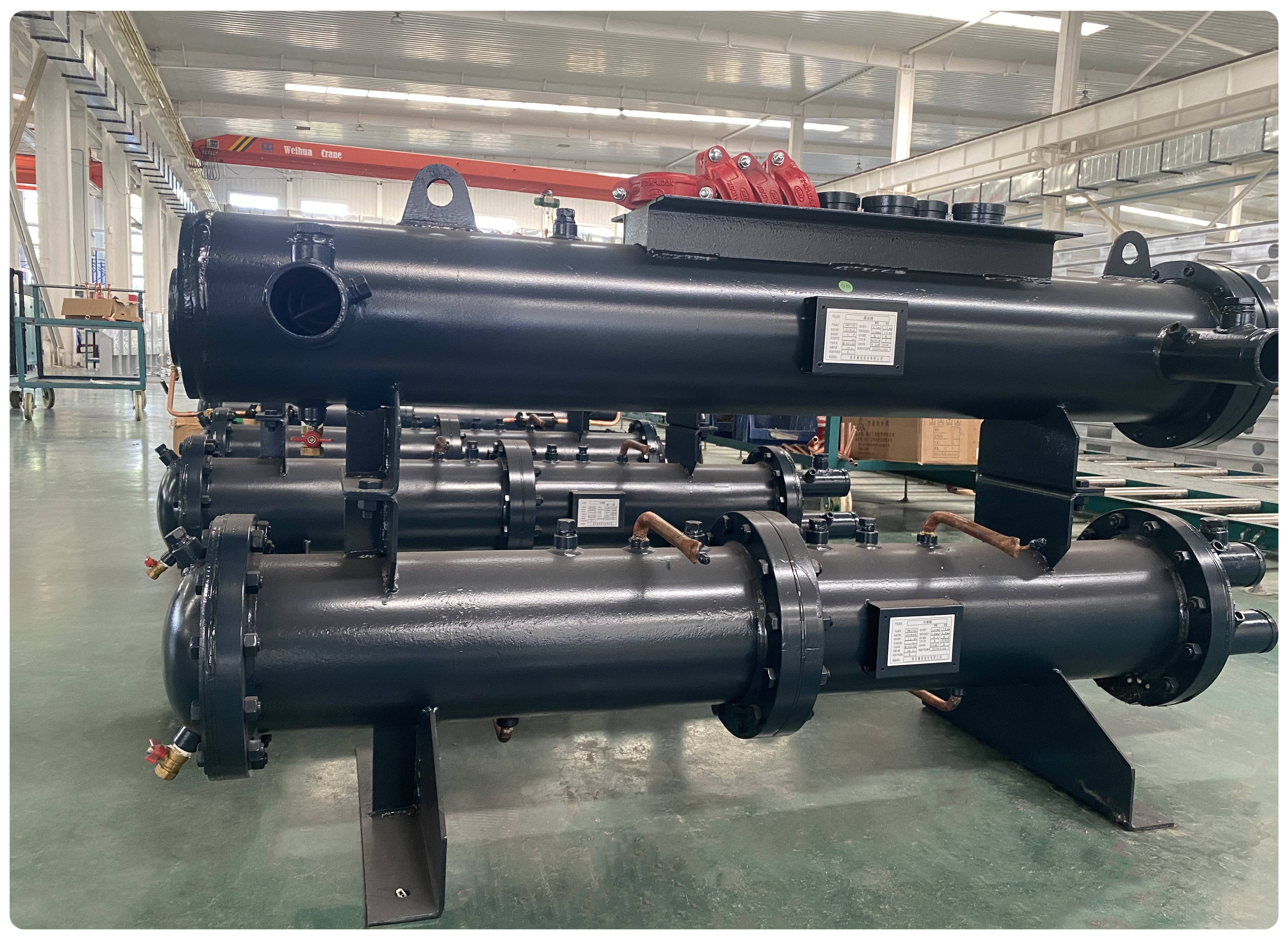

Figura 4: condensatore a guscio e tubo
Iii. Evaporatore
L'evaporatore è un componente centrale del sistema di raffreddamento, in cui il refrigerante liquido assorbe il calore ed evapora, realizzando l'attività di raffreddamento effettiva. Ruidong Group, come società professionale di progettazione e produzione HVAC, offre condensatori ed evaporatori di alta qualità con il proprio marchio, dotato di noti compressori di marca. Dal controllo delle materie prime alla produzione di prodotti, l'azienda garantisce rigorosamente la qualità delle unità per soddisfare le esigenze di vari ambienti di raffreddamento industriale.
Figura 5: inventario dello scambiatore di calore
Figura 6: linea di produzione di condensatore/evaporatore di shell e tubo
IV. Panoramica della valvola di espansione
La valvola di espansione è un componente chiave nel ciclo di refrigerazione. Le sue funzioni principali sono quella di regolare la portata del refrigerante per soddisfare la domanda 'bollente' dell'evaporatore e ridurre la pressione del refrigerante per facilitare la transizione tra il lato ad alta pressione (compressore e condensatore) e il lato a bassa pressione (evaporatore).
(1) valvola di espansione termica
La valvola di espansione termica, comunemente usata nella refrigerazione industriale, regola automaticamente il flusso del refrigerante rilevando le variazioni di temperatura e pressione nell'evaporatore attraverso un bulbo di rilevamento per mantenere il surriscaldamento. Una corretta installazione e calibrazione può impedire un flusso di refrigerante anormale.
(2) valvola di espansione elettronica
La valvola di espansione elettronica monitora i parametri del sistema attraverso sensori e controller e controlla con precisione il flusso del refrigerante in base a dati in tempo reale. È adatto per applicazioni con variazioni di carico significative ma richiede un alimentatore stabile e una manutenzione regolare dei componenti elettronici.
Indipendentemente dal tipo di valvola di espansione scelta, l'obiettivo di base è garantire un'espansione del refrigerante efficace e un assorbimento del calore nell'evaporatore mantenendo il funzionamento del sistema stabile. Ruidong Group può raccomandare il dispositivo di limitazione più adatto in base alle esigenze specifiche e alle caratteristiche del sistema e fornire suggerimenti di supporto tecnico e manutenzione.
Altri componenti importanti
I. Refrigeranti
I refrigeranti sono i media per il trasferimento di calore nei sistemi di refrigerazione. Circolano tra stati liquidi e gassosi con cambiamenti di temperatura e pressione, assorbendo e rilasciando calore per ottenere il raffreddamento. Ruidong Group utilizza comunemente refrigeranti come R22, R134A, R410A e R407C, che sono più sicuri e più rispettosi dell'ambiente.
Ii. Controllo della pressione
I sensori di pressione e i controller sono installati nel sistema di refrigerazione per monitorare i livelli di pressione. Aiutano a prevenire la sovrapressione, che può causare danni alle attrezzature o rischi di sicurezza. Il controllo della pressione garantisce inoltre che il refrigerante funzioni all'interno dell'intervallo di pressione ottimale, migliorando le prestazioni e l'efficienza del sistema.
Iii. Controllo della sicurezza
I dispositivi di controllo della sicurezza, come interruttori ad alta pressione, interruttori a bassa pressione, protezioni di sovraccarico e protezioni di potenza, sono progettati per proteggere il sistema e gli operatori da potenziali pericoli.
IV. Automazione e monitoraggio
I programmi di controllo utilizzano il software di programmazione Siemens, che consente regolazioni di parametri flessibili in base alle condizioni operative effettive per ottenere una logica di controllo ottimale. Ciò garantisce un funzionamento efficiente e di risparmio energetico dell'unità. I controller dei microcomputer e i componenti elettrici provengono tutti da marchi ben noti, in grado di funzionare stabili a temperature ambiente che vanno da -15 ° C a 55 ° C. Presentano funzioni di controllo automatico complete e sono dotati di interfacce RS-232/RS-485 per il controllo remoto.
Il principio di lavoro di base del ciclo di refrigerazione è lo stesso, ma la selezione, l'installazione e la manutenzione dei componenti nei sistemi di refrigerazione dei processi industriali sono cruciali per le prestazioni del sistema. L'ottimizzazione di compressori, condensatori, evaporatori, valvole di espansione e sistemi di controllo può migliorare l'efficienza, ridurre il consumo di energia e garantire la qualità e la sicurezza.
I refrigeratori industriali sono ampiamente utilizzati in settori come la generazione di energia, marine, cibo e bevande, petrolchimici, petroliferi e gas, lavorazione dei dati e raffreddamento distrettuale. Con la crescente domanda di refrigerazione nelle applicazioni industriali, i sistemi personalizzati che soddisfano gli standard rigidi stanno diventando la tendenza. Questi sistemi richiedono un'attenta progettazione e implementazione.
Ruidong Group offre servizi HVAC completi, progettazione di sistemi di refrigerazione efficienti, risparmiati energetici e rispettosi dell'ambiente per vari settori. Contattaci per ulteriori informazioni.

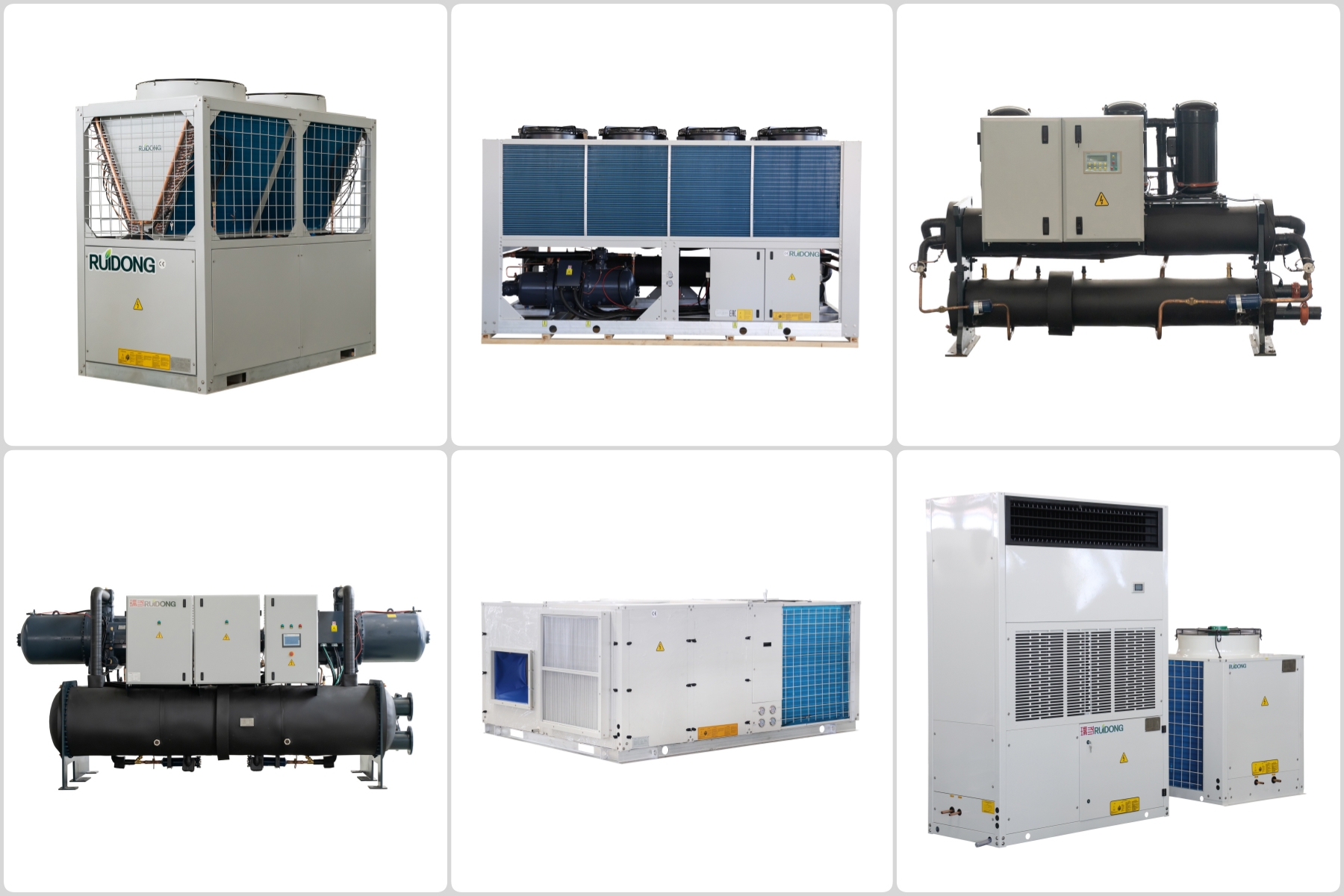

Figura 7: chiller industriale e serie di condizionatore d'aria commerciale
